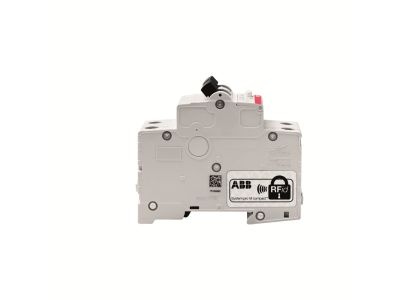

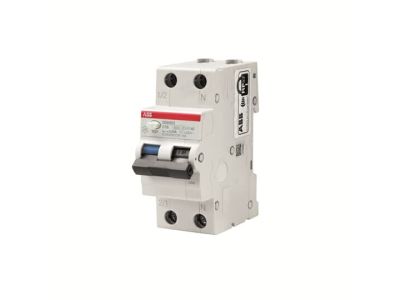

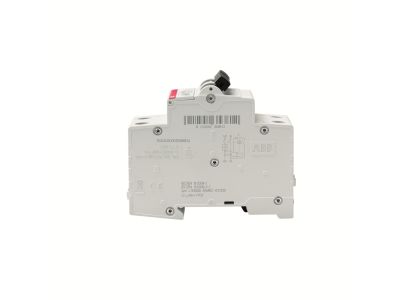

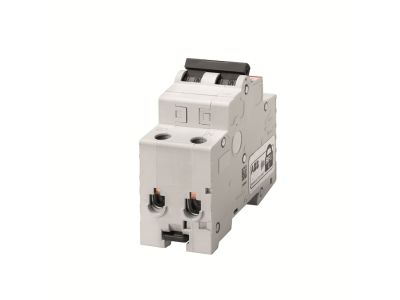

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, DSH201 AC-B16/0,03 | 2CSR255070R1165 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) serii DSH201 to zaawansowane rozwiązanie elektrotechniczne od renomowanego producenta ABB, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie łączy w sobie funkcjonalność dwóch aparatów: wyłącznika nadprądowego oraz różnicowoprądowego, co pozwala na znaczną oszczędność miejsca w rozdzielnicy, zajmując szerokość zaledwie dwóch modułów (1P+N). Model DSH201 AC-B16/0,03 charakteryzuje się prądem znamionowym wynoszącym 16 A oraz czułością różnicową 30 mA, co stanowi standard w ochronie przeciwporażeniowej osób. Wyłącznik posiada charakterystykę wyzwalania typu B, dedykowaną do ochrony obwodów o niskich prądach rozruchowych, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia. Urządzenie reaguje na sinusoidalne przemienne prądy ziemnozwarciowe (typ AC), zapewniając niezawodną izolację uszkodzonego odcinka sieci w przypadku wykrycia upływu prądu.

• Podwójna ochrona: Zintegrowany człon nadprądowy chroni przed przeciążeniami i zwarciami, a człon różnicowoprądowy zabezpiecza przed porażeniem prądem elektrycznym.
• Kompaktowa budowa: Szerokość dwóch modułów pozwala na optymalizację przestrzeni wewnątrz szaf sterowniczych i rozdzielnic domowych.
• Charakterystyka B: Idealna do zabezpieczania odbiorników domowych i biurowych, gdzie nie występują duże udary prądowe przy załączaniu.
• Wysoka jakość ABB: Gwarancja trwałości mechanicznej i elektrycznej oraz precyzji działania mechanizmu wyzwalającego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdza jego przydatność do zastosowań profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 61009, która definiuje rygorystyczne parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Dzięki temu instalatorzy mają pewność, że urządzenie przeszło wymagające testy w zakresie zdolności zwarciowej, wytrzymałości izolacji oraz powtarzalności parametrów wyzwalania w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik ABB DSH201 AC-B16/0,03 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz użyteczności publicznej. Jest to kluczowy element ochrony obwodów jednofazowych użytkownika końcowego. Doskonale sprawdza się w:

• Zabezpieczaniu obwodów gniazd wtykowych w pokojach, kuchniach i biurach.
• Ochronie systemów oświetleniowych opartych na technologii LED i tradycyjnej.
• Instalacjach modernizowanych, gdzie ograniczona przestrzeń w rozdzielnicy wymusza stosowanie aparatów zespolonych (RCBO zamiast oddzielnych RCD i MCB).
• Zapewnieniu bezpieczeństwa w miejscach o podwyższonym ryzyku porażenia, przy zachowaniu selektywności i ciągłości zasilania pozostałych części instalacji.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zapewnienia pełnej ochrony. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu 16 A, co gwarantuje stabilne przesyłanie energii bez strat na rezystancji styków.
• Podłączenie N: Należy ściśle przestrzegać oznaczeń zacisków fazowych i neutralnych (1P+N), aby mechanizm różnicowoprądowy działał poprawnie.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie aparatu za pomocą przycisku TEST umieszczonego na obudowie.

FAQ

1. Co oznacza typ AC w tym wyłączniku?
Typ AC oznacza, że urządzenie jest przeznaczone do wykrywania i reagowania na sinusoidalne prądy przemienne. Jest to najczęściej stosowany typ zabezpieczenia w standardowych instalacjach domowych.

2. Czy charakterystyka B jest odpowiednia do silników?
Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku silników o dużym prądzie startowym zaleca się konsultację z projektem instalacji, gdyż może być wymagana charakterystyka C.

3. Czy ten wyłącznik zajmuje tyle samo miejsca co zwykły bezpiecznik?
Wyłącznik DSH201 zajmuje szerokość dwóch standardowych modułów (ok. 35-36 mm), ponieważ łączy w sobie funkcje dwóch różnych urządzeń zabezpieczających.
