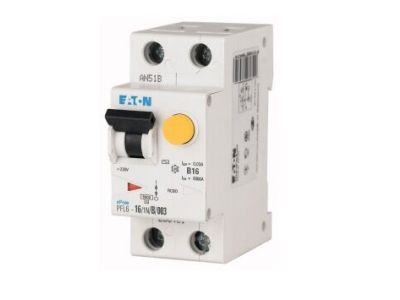

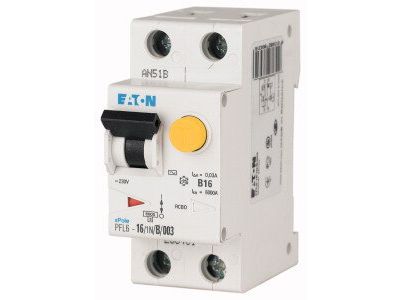

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ A, PFL6-16/1N/B/003-A | 112875 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym Eaton PFL6-16/1N/B/003-A to zaawansowane urządzenie typu RCBO, które łączy w sobie funkcjonalność ochrony przeciwporażeniowej oraz zabezpieczenia przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym 16 A oraz czułością różnicową 30 mA, co czyni go idealnym rozwiązaniem do ochrony obwodów gniazdowych i oświetleniowych w nowoczesnych instalacjach budynkowych. Wyłącznik wykonany w technologii niezależnej od napięcia sieci gwarantuje zadziałanie nawet w przypadku przerwania przewodu neutralnego, co znacząco podnosi poziom bezpieczeństwa użytkowników.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję na zwarcia o niskiej krotności prądu znamionowego, typową dla odbiorników domowych i biurowych.
• Typ A: Wykrywa nie tylko prądy różnicowe sinusoidalnie zmienne, ale również prądy pulsujące stałe, co jest kluczowe przy zasilaniu nowoczesnej elektroniki wyposażonej w zasilacze impulsowe.
• Zdolność wyłączania 6 kA: Znamionowa zwarciowa zdolność wyłączania na poziomie 6000 A pozwala na bezpieczne stosowanie urządzenia w rozdzielnicach mieszkaniowych i komercyjnych.
• Wskaźnik położenia styków: Czytelna sygnalizacja kolorystyczna (czerwony - styki zamknięte, zielony - styki otwarte) umożliwia błyskawiczną weryfikację stanu pracy aparatu.
• Odporność na mróz: Urządzenie zostało zaprojektowane do pracy w trudnych warunkach atmosferycznych, zachowując pełną sprawność do temperatury -25 °C.

Zgodność z Normami

Produkt marki Eaton z serii PFL6 spełnia rygorystyczne wymagania norm międzynarodowych i europejskich dotyczących aparatury modułowej. Został zaprojektowany zgodnie z normą IEC/EN 61009, co potwierdza jego wysoką jakość wykonania oraz powtarzalność parametrów technicznych. Urządzenie przechodzi rygorystyczne testy fabryczne, co gwarantuje niezawodność w krytycznych sytuacjach zagrożenia porażeniem prądem elektrycznym lub wystąpienia awarii instalacji.

Zastosowanie

Wyłącznik PFL6-16/1N/B/003-A znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki kompaktowej budowie (szerokość 2 modułów), pozwala na oszczędność miejsca w rozdzielnicy przy jednoczesnym zapewnieniu pełnej ochrony obwodu. Jest szczególnie zalecany do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochrony obwodów oświetleniowych w łazienkach i kuchniach.
• Instalacji w budynkach o podwyższonym standardzie bezpieczeństwa.
• Zastosowań w infrastrukturze zewnętrznej dzięki wysokiej odporności na niskie temperatury.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Konstrukcja zacisków umożliwia bezpieczne podłączenie przewodów o różnych przekrojach oraz szyn łączeniowych. Dzięki bogatemu asortymentowi akcesoriów Eaton, wyłącznik może być doposażony w styki pomocnicze, wyzwalacze wzrostowe czy blokady, co pozwala na pełną integrację z systemami automatyki budynkowej.

FAQ

• Czy wyłącznik wymaga zasilania pomocniczego do działania członu różnicowoprądowego? Nie, urządzenie jest niezależne od napięcia sieci, co oznacza, że mechanizm wyzwalający zadziała nawet przy braku napięcia na jednej z faz, o ile wystąpi prąd upływu.
• Jaka jest główna zaleta typu A nad typem AC? Typ A reaguje na prądy różnicowe sinusoidalne oraz pulsujące stałe, które generują np. pralki, komputery czy ładowarki, podczas gdy typ AC reaguje wyłącznie na prądy sinusoidalne.
• Czy mogę stosować ten wyłącznik na zewnątrz? Tak, pod warunkiem umieszczenia go w obudowie o odpowiednim stopniu ochrony IP, ponieważ aparat jest odporny na temperatury do -25 °C.
