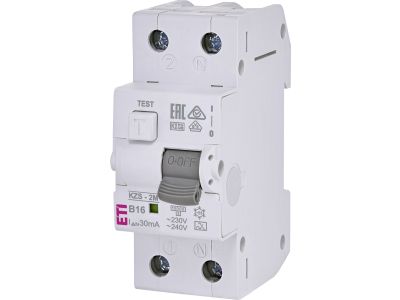

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ A , KZS-2M | 002173204 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M marki ETI to zaawansowane rozwiązanie typu RCBO, które integruje w jednej obudowie funkcje zabezpieczenia przeciwporażeniowego oraz ochrony przed przeciążeniami i zwarciami. Urządzenie charakteryzuje się wykonaniem dwubiegunowym (2P), co oznacza, że w przypadku wystąpienia zakłócenia, oba bieguny robocze zostają skutecznie odłączone od zasilania, zapewniając najwyższy poziom bezpieczeństwa personelu i instalacji. Prąd znamionowy wynoszący 16A oraz charakterystyka wyzwalania typu B sprawiają, że aparat idealnie nadaje się do ochrony obwodów oświetleniowych i gniazd wtykowych w budownictwie mieszkaniowym oraz komercyjnym.

• Czułość typu A: Wyłącznik reaguje nie tylko na prądy różnicowe sinusoidalne, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach zasilających urządzenia elektroniczne.
• Znamionowy prąd różnicowy 30mA: Zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim.
• Kompaktowa budowa: Szerokość modułowa KZS-2M pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności dwóch oddzielnych aparatów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009, co gwarantuje niezawodność działania członu różnicowoprądowego oraz nadprądowego w trudnych warunkach eksploatacyjnych. Posiadanie certyfikatów jakościowych producenta ETI potwierdza wysoką precyzję wykonania mechanizmów wyzwalających oraz trwałość styków głównych.

Zastosowanie

Wyłącznik KZS-2M znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest selektywność i wysoki stopień ochrony. Jest dedykowany do zabezpieczania obwodów końcowych w budynkach mieszkalnych, biurach oraz obiektach użyteczności publicznej. Dzięki charakterystyce B, aparat jest optymalny dla odbiorników o niskich prądach rozruchowych. Typ A wyzwalania sprawia, że urządzenie jest niezbędne w obwodach zasilających zasilacze impulsowe, komputery, sprzęt RTV oraz oświetlenie LED, gdzie mogą występować odkształcone przebiegi prądu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia elektrycznego. Przewody powinny być odizolowane na odpowiedniej długości i pewnie osadzone w zaciskach windowych. Po zakończeniu montażu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania aparatu poprzez naciśnięcie przycisku TEST (T) – czynność tę należy powtarzać okresowo zgodnie z instrukcją eksploatacji.

FAQ

• Czy KZS-2M zajmuje tyle samo miejsca co standardowy wyłącznik nadprądowy? Urządzenie jest wykonane w obudowie dwumodułowej, co pozwala na integrację dwóch funkcji ochronnych w kompaktowej formie, oszczędzając miejsce w porównaniu do osobnego montażu wyłącznika RCD i MCB.
• Kiedy stosować charakterystykę B? Charakterystyka B jest przeznaczona do ochrony obwodów o małych prądach rozruchowych, takich jak standardowe gniazda domowe i obwody oświetleniowe.
• Dlaczego typ A jest lepszy od typu AC? Typ A wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe, które są generowane przez nowoczesne urządzenia elektroniczne, podczas gdy typ AC reaguje wyłącznie na prądy czysto sinusoidalne.
