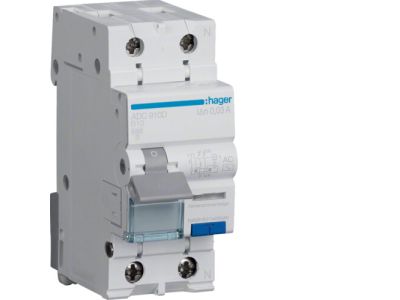

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 10A 30mA typ AC, RCBO | ADC910D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC910D, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: wyłącznika nadmiarowoprądowego oraz różnicowoprądowego. Urządzenie charakteryzuje się prądem znamionowym 10A oraz charakterystyką wyzwalania typu B, co czyni je idealnym rozwiązaniem do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o niskim prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA, co gwarantuje wysoki poziom bezpieczeństwa w przypadku wystąpienia zwarć w instalacji. Czułość różnicowoprądowa na poziomie 30 mA (typ AC) zapewnia skuteczną ochronę przeciwporażeniową przy dotyku pośrednim, reagując na prądy upływu o przebiegu sinusoidalnym.

• Konstrukcja 1P+N: Oszczędność miejsca w rozdzielnicy dzięki zintegrowaniu dwóch funkcji w jednym module.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o małych prądach rozruchowych.
• Zdolność zwarciowa 6kA: Zapewnia trwałość i bezpieczeństwo w standardowych instalacjach budynkowych.
• Typ AC: Wykrywa prądy różnicowe przemienne, typowe dla większości odbiorników domowych i biurowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Wyłącznik spełnia wymagania normy PN-EN 61009-1, która określa parametry dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Posiada certyfikację CE, co dopuszcza go do obrotu na rynku Unii Europejskiej jako komponent bezpieczny i sprawdzony pod kątem kompatybilności elektromagnetycznej oraz wytrzymałości dielektrycznej.

Zastosowanie

RCBO HAGER ADC910D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w obwodach, gdzie wymagana jest selektywność działania oraz wysoki stopień ochrony mienia i życia. Idealnie sprawdza się w zabezpieczaniu obwodów dedykowanych dla pojedynczych urządzeń (np. lodówka, komputer), gdzie zadziałanie zabezpieczenia nie powinno powodować wyłączenia zasilania w pozostałej części instalacji. Dzięki kompaktowej budowie, pozwala na optymalizację miejsca w szafach sterowniczych i rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody zasilające należy odizolować na odpowiednią długość i dokręcić w zaciskach z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków. Urządzenie posiada czytelne oznaczenia zacisków toru fazowego (L) oraz neutralnego (N). Po zakończeniu montażu i podaniu napięcia, konieczne jest przeprowadzenie testu działania za pomocą przycisku kontrolnego "T" (Test), który powinien być powtarzany okresowo zgodnie z instrukcją eksploatacji.

FAQ

• Czy typ AC wykrywa prądy pulsujące DC? Nie, typ AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnie zmiennych. Do urządzeń z elektroniką (np. falowniki) zaleca się typ A.
• Jaka jest szerokość modułowa tego urządzenia? Wyłącznik ADC910D zajmuje standardową szerokość dwóch modułów (2P), co pozwala na łatwą integrację w większości rozdzielnic.
• Czy charakterystyka B nadaje się do silników? Charakterystyka B jest przeznaczona do obwodów o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu lepszym wyborem może być charakterystyka C.
