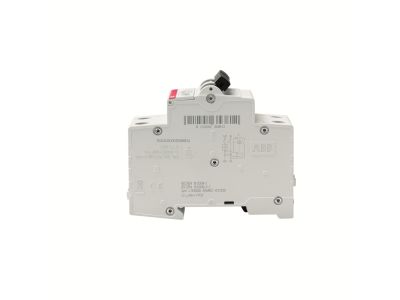

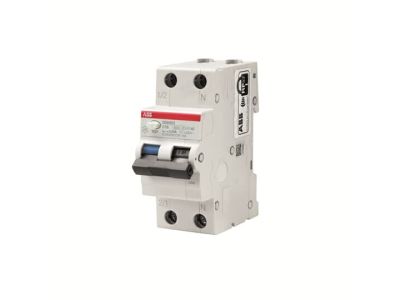

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 10A 30mA typ AC, DSH201 AC-B10/0,03 | 2CSR255070R1105 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym ABB z serii DSH201, model AC-B10/0,03, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection), które łączy w sobie funkcjonalność dwóch aparatów w jednej obudowie o szerokości dwóch modułów. Urządzenie zostało zaprojektowane w konfiguracji 1P+N, co pozwala na skuteczną ochronę obwodów jednofazowych przed przeciążeniami, zwarciami oraz prądami upływu. Prąd znamionowy wynoszący 10 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie nadaje się do zabezpieczania odbiorników o niskim prądzie rozruchowym, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Zintegrowana ochrona: Urządzenie zapewnia kompleksowe bezpieczeństwo, reagując na sinusoidalne przemienne prądy ziemnozwarciowe (typ AC) o wartości 30 mA, co stanowi standard w ochronie przeciwporażeniowej osób.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie dwa moduły (ok. 35 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Wysoka jakość ABB: Seria DSH201 gwarantuje niezawodność działania i długą żywotność mechaniczną oraz elektryczną, co jest kluczowe w instalacjach profesjonalnych.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i szybką identyfikację przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku w budownictwie mieszkaniowym oraz komercyjnym. Wyłącznik spełnia wymagania normy IEC/EN 61009-1 oraz IEC/EN 61009-2-1, które definiują parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadmiarowoprądowym. Dzięki temu instalatorzy mają pewność, że stosują komponenty najwyższej klasy, zapewniające pełną selektywność i bezpieczeństwo eksploatacji.

Zastosowanie

Wyłącznik ABB DSH201 AC-B10/0,03 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Ochrony końcowych obwodów odbiorczych w budynkach mieszkalnych, gdzie wymagana jest czułość 30 mA dla ochrony przeciwporażeniowej.
• Zabezpieczania obwodów oświetleniowych LED oraz tradycyjnych, gdzie prąd znamionowy 10 A jest optymalny dla przekrojów przewodów 1,5 mm² lub 2,5 mm².
• Zastosowań w biurach i obiektach użyteczności publicznej do ochrony gniazd zasilających urządzenia IT i biurowe.
• Modernizacji istniejących rozdzielnic, gdzie ograniczona przestrzeń wymusza stosowanie aparatów zespolonych zamiast oddzielnych modułów RCD i MCB.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Aparat jest przystosowany do montażu na standardowej szynie DIN (TH35) za pomocą wytrzymałych zatrzasków.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Podłączenie: Zaciski pozwalają na podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką). Należy upewnić się, że przewód neutralny (N) jest podłączony do odpowiednio oznaczonego zacisku.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy nacisnąć przycisk „Test” (T) w celu sprawdzenia poprawności działania członu różnicowoprądowego.

FAQ

1. Co oznacza typ AC w tym wyłączniku?
Typ AC oznacza, że wyłącznik jest zaprojektowany do wykrywania sinusoidalnych przemiennych prądów różnicowych. Jest to najczęściej stosowany typ zabezpieczenia w standardowych instalacjach domowych.

2. Czy charakterystyka B jest odpowiednia do silników?
Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C, jednak dla standardowych urządzeń domowych i oświetlenia charakterystyka B jest optymalna i zapewnia szybszą reakcję.

3. Czy urządzenie zajmuje tyle samo miejsca co zwykły bezpiecznik?
Urządzenie zajmuje dwa moduły (35 mm), co jest standardem dla aparatów RCBO 1P+N, łączących funkcję wyłącznika nadmiarowoprądowego i różnicowoprądowego.
