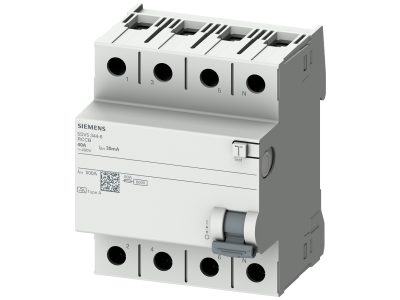

Wyłącznik różnicowoprądowy typ A, 63A, 4-biegunowy, 30mA, 400V | 5SV5346-6 Siemens

Alternatywny kod produktu: 5SV53466

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy typ A, 63A, 4-biegunowy, 30mA, 400V to kluczowy element zabezpieczający instalacje elektryczne przed porażeniem prądem, zwarciami oraz przeciążeniami. Zaprojektowany do pracy w układach 400V zasilanych z sieci trójfazowej, chroni zarówno przed zwarciem, jak i upływem prądu do ziemi. Charakteryzuje się wysoką czułością 30mA, co gwarantuje szybkie odłączenie zasilania w przypadku zagrożenia.

• Typ A: Chroni przed zwarciami, przeciążeniami oraz upływem prądu stałego i przemiennego – dedykowany do ochrony urządzeń z prostownikami (np. zasilacze impulsowe, falowniki, prądnice).
• Czułość 30mA: Wysoka czułość zapewnia skuteczną ochronę przeciwporażeniową – odłączenie następuje w czasie poniżej 0,3s przy prądzie upływowym 30mA.
• Prąd znamionowy 63A: Odpowiedni dla średnich i dużych instalacji przemysłowych, budowlanych oraz obiektów usługowych, gdzie wymagana jest ochrona wielu obwodów.
• 4-biegunowa konstrukcja: Przeznaczony do ochrony układów trójfazowych z neutralnym przewodem N, zapewnia pełne odcięcie zasilania w przypadku awarii.
• Napięcie znamionowe 400V: Zaprojektowany do pracy w sieciach trójfazowych 400V AC, zgodny z europejskimi standardami napięciowymi.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 61008-1 oraz PN-EN 62423 dla wyłączników różnicowoprądowych. Zapewnia ochronę zgodną z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Przeznaczony do instalacji zgodnych z normami IEC 60364 i VDE 0100.

Zastosowanie

Wyłącznik różnicowoprądowy typ A 63A znajduje zastosowanie w ochronie instalacji elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i zwarciowego.

• Instalacje przemysłowe – ochrona maszyn, urządzeń zasilanych z sieci trójfazowej 400V.
• Obiekty budowlane – zabezpieczenie rozdzielnic budowlanych i tymczasowych instalacji zasilających.
• Obiekty usługowe i handlowe – ochrona obwodów gniazdowych, oświetleniowych i urządzeń biurowych.
• Maszyny i urządzenia zasilane z falowników – ochrona przed prądami upływowymi generowanymi przez układy elektroniczne.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować w rozdzielnicy elektrycznej, zachowując odpowiednie odstępy od innych aparatów (zgodnie z normami montażowymi). Należy zapewnić prawidłowe podłączenie przewodów fazowych (L1, L2, L3) oraz neutralnego (N) do odpowiednich zacisków. Po montażu przeprowadzić test przyciskiem „TEST” – wyłącznik powinien natychmiast odłączyć zasilanie. Regularne przeglądy i testowanie są kluczowe dla utrzymania pełnej funkcjonalności zabezpieczenia.

FAQ

• Jaka jest różnica między wyłącznikiem typ A a typ AC? Wyłącznik typ A chroni przed prądami upływowymi stałymi i przemiennymi (np. zasilacze impulsowe), natomiast typ AC tylko przed prądami sinusoidalnymi. Typ A jest bardziej uniwersalny i zalecany w nowoczesnych instalacjach.
• Czy wyłącznik może być stosowany w instalacji domowej? Tak, jednak 63A to prąd znamionowy typowy dla instalacji przemysłowych. W instalacjach domowych częściej stosuje się wyłączniki 25A, 40A lub 63A w zależności od obciążenia.
• Jak często należy przeprowadzać test wyłącznika? Zaleca się testowanie wyłącznika co najmniej raz na sześć miesięcy przyciskiem „TEST”. Regularne testy gwarantują niezawodność działania zabezpieczenia.
