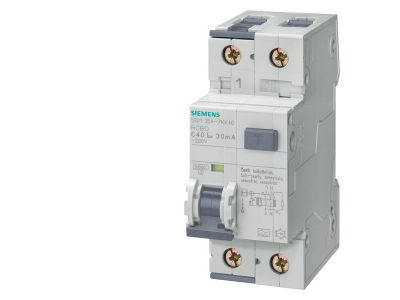

Wyłącznik różnicowo-nadprądowy komb. RCBO, 10 kA, 1P+N, typ A, 30 mA, char. C, In: 10 A, Un AC: 230V | 5SU1354-7KK10 Siemens

Alternatywny kod produktu: 5SU13547KK10

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy Siemens SENTRON 5SU1 o symbolu 5SU1354-7KK10 to kompaktowe urządzenie łączące ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym module 1P+N. Prąd znamionowy 10 A przy napięciu 230 V AC oraz charakterystyka wyzwalania C sprawiają, że doskonale nadaje się do zabezpieczania obwodów jednofazowych z odbiornikami o charakterze indukcyjnym. Zdolność zwarciowa 10 kA i czułość różnicowa 30 mA typu A zapewniają skuteczną ochronę przeciwporażeniową i przeciwskażeniową.

• Prąd znamionowy In 10 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu bez ryzyka przeciążenia.
• Zdolność zwarciowa 10 kA: szybkie i niezawodne wyłączenie przy zwarciu, ochrona instalacji i odbiorników.
• Prąd różnicowy 30 mA typ A: wykrywa prądy różnicowe przemienne oraz stałe pulsujące, zwiększając bezpieczeństwo w obwodach z elektroniką.
• Charakterystyka wyzwalania C: odporność na krótkotrwałe prądy rozruchu silników, transformatorów i innych odbiorników indukcyjnych.
• Dwukomorowe zaciski: umożliwiają łatwe podłączanie przewodów o różnych przekrojach, upraszczając montaż i zwiększając niezawodność połączeń.

Zgodność z Normami

Wyłącznik jest testowany przez VDE i certyfikowany zgodnie z normami EN 61009-1 oraz EN 61009-2-1, co potwierdza jego zgodność z europejskimi wymaganiami dla hybrydowych wyłączników różnicowo-nadprądowych.

Zastosowanie

Urządzenie przeznaczone jest do ochrony i sterowania w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest łączona ochrona przed przetężeniem i prądem różnicowym.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i przemysłu lekkiego.
• Zabezpieczenie odbiorników indukcyjnych, takich jak pompy, wentylatory, sprężarki (dzięki charakterystyce C).
• Ochrona przed porażeniem w obwodach zasilających urządzenia elektroniczne (typ A wykrywa prądy stałe pulsujące).
• Montaż w rozdzielnicach głównych i podrozdzielnicach – idealne uzupełnienie systemu SENTRON z szynami zbiorczymi pinowymi 5ST3.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania zacisków. Przekrój przewodów musi być dobrany do prądu znamionowego (10 A) i warunków zabudowy. Po montażu sprawdzić poprawność działania za pomocą przycisku testowego.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, nie przewidziano podświetlenia. Stan pracy sygnalizowany jest mechanicznie – wyzwolony człon różnicowy widoczny jest przez okienko.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości IP dla tego urządzenia. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W przypadku montażu w strefach narażonych na wilgoć należy stosować odpowiednią obudowę.
• Czy można stosować ten RCBO do ochrony przed dotykiem bezpośrednim? Wyłącznik zapewnia ochronę przed porażeniem przy uszkodzeniu izolacji (dotyk pośredni). Nie zastępuje ochrony przed dotykiem bezpośrednim – wymagane są dodatkowe środki (izolacja, osłony).
