Wyłącznik różnicowoprądowy 3+N typ B, krótkozwłoczny, In: 25 A, 300 mA | 5SV3642-4 Siemens

Alternatywny kod produktu: 5SV36424

Opis i Kluczowe Cechy

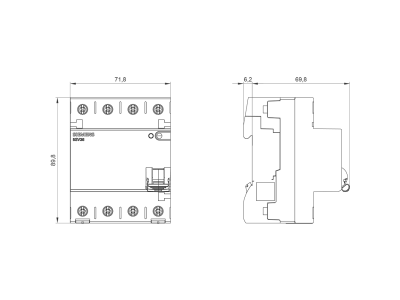

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3642-4 typu B, 3+N, o prądzie znamionowym 25 A i czułości 300 mA, zapewnia kompleksową ochronę przed porażeniem elektrycznym i pożarem w instalacjach przemysłowych oraz budynkowych. Model krótkozwłoczny umożliwia selektywne wyłączanie w rozdzielnicach, minimalizując ryzyko niepotrzebnych wyłączeń w obwodach nadrzędnych. Szerokość modułu (brak danych) – należy sprawdzić w karcie katalogowej producenta. Urządzenie montowane jest na szynie TH35.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Czułość różnicowa 300 mA: Stanowi skuteczną ochronę przeciwpożarową w instalacjach, gdzie wymagana jest wykrywalność prądów upływowych na poziomie bezpiecznym dla kabli i urządzeń.
• Typ B: Wykrywa prądy różnicowe stałe, pulsujące oraz wyprostowane jedno- i trójfazowe, co jest niezbędne w nowoczesnych obwodach z elektroniką i przekształtnikami.
• Krótkozwłoczność (zwłoka czasowa): Zapewnia selektywność z wyłącznikami nadprądowymi i innymi RCD – priorytet wyłączenia dla urządzenia w górę strony, zapobiegając kaskadowym wyłączeniom.
• Obsługa suwakowa i kod Datamatrix: Beznarzędziowe zdejmowanie z szyny oraz szybki dostęp do danych technicznych przez aplikację Siemens Industry Online Support ułatwia montaż i serwis.

Zgodność z Normami

Wyłącznik różnicowoprądowy Siemens 5SV3642-4 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Jego konstrukcja zapewnia ochronę przed przypadkowym dotknięciem części czynnych (ochrona przed chwytaniem i dotykiem) zgodnie z powszechnie stosowanymi standardami bezpieczeństwa. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowoprądowy typu B z czułością 300 mA i selektywną zwłoką czasową jest przeznaczony do ochrony stałych i przemysłowych instalacji elektrycznych, gdzie występują odbiorniki generujące prądy różnicowe niesinusoidalne.

• Ochrona przeciwpożarowa w budynkach użyteczności publicznej, szpitalach, halach produkcyjnych – wykrycie upływu na poziomie 300 mA zapobiega nagrzewaniu przewodów i pożarom.
• Selektywne zabezpieczenie w rozdzielnicach głównych i podrozdzielnicach – zwłoka czasowa pozwala na wyłączenie tylko uszkodzonego obwodu bez przerywania zasilania pozostałych.
• Instalacje z przekształtnikami częstotliwości, UPS, prostownikami i ładowarkami – typ B wykrywa prądy stałe, które mogą pozostać niewykryte przez wyłączniki typu A czy AC.
• Ochrona przed porażeniem w sieciach TN-S i TT z przewodem neutralnym – model 3+N dedykowany do układów trójfazowych z wyprowadzonym neutralnym.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed montażem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 25 A oraz czy parametry sieci są zgodne z danymi katalogowymi. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Ze względu na ochronę przed chwytaniem, po zamontowaniu wszystkie części czynne muszą być osłonięte.

FAQ

• Jaka jest różnica między wyłącznikiem typu B a typem A? Wyłącznik typu B wykrywa dodatkowo prądy różnicowe stałe i wyprostowane (np. z przekształtników), podczas gdy typ A reaguje tylko na prądy pulsujące i sinusoidalne. Typ B jest wymagany w obwodach z nowoczesną elektroniką.
• Czy czułość 300 mA jest odpowiednia do ochrony przeciwpożarowej? Tak. Wg wytycznych, zabezpieczenie przeciwpożarowe instalacji powinno być realizowane przez RCD o prądzie różnicowym do 300 mA. Wyższe czułości (np. 30 mA) służą przede wszystkim ochronie ludzi.
• Czy ten wyłącznik nadaje się do instalacji trójfazowej bez przewodu neutralnego? Nie. Model 3+N wymaga przewodu neutralnego (N) do poprawnej detekcji prądów różnicowych. Dla instalacji 3-fazowych bez N należy stosować wersję 3P (bez neutralnego).
