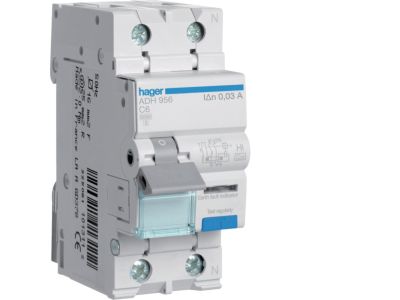

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA C 6A/30mA Typ A-HI, RCBO | ADH956 Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym (RCBO) o symbolu ADH956 łączy w sobie funkcję ochrony przeciwporażeniowej oraz zabezpieczenia przeciążeniowego i zwarciowego w jednym module 1P+N. Dzięki prądowi znamionowemu 6A i charakterystyce C urządzenie zapewnia niezawodne odcięcie zasilania w obwodach o podwyższonym prądzie rozruchu, natomiast prąd różnicowy 30 mA gwarantuje skuteczną ochronę użytkowników przed porażeniem. Wykonanie w typie A-HI zapewnia odporność na fałszywe wyłączenia wywołane przepięciami atmosferycznymi lub sieciowymi, a zdolność zwarciowa 6 kA pozwala bezpiecznie pracować w standardowych instalacjach niskiego napięcia.

• Prąd znamionowy 6 A, charakterystyka C: Zapewnia selektywne wyłączanie przy przeciążeniach i zwarciacach, idealne do odbiorników o charakterze indukcyjnym (silniki, transformatory).
• Prąd różnicowy 30 mA, typ A-HI: Chroni ludzi i zwierzęta przed porażeniem, jednocześnie minimalizując ryzyko zbędnych wyłączeń przy zakłóceniach sieciowych.
• Zdolność zwarciowa 6 kA: Umożliwia bezpieczną pracę w sieciach o spodziewanym prądzie zwarciowym do 6 kA, bez ryzyka uszkodzenia aparatu.
• Budowa krótkozwłoczna: Opóźnienie wyłączenia różnicowego eliminuje niepożądane zadziałania przy przepięciach, co zwiększa ciągłość zasilania.
• Kompatybilność z szyną TH35 (DIN): Szybki montaż w rozdzielnicach modułowych, zajmuje standardową liczbę modułów (bez podanej w danych szerokości).

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych z zabezpieczeniem nadprądowym (RCBO). Posiada certyfikat CE i jest zgodne z odpowiednimi dyrektywami Unii Europejskiej. Producent deklaruje zgodność z wymogami bezpieczeństwa elektrycznego obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik ADH956 przeznaczony jest do ochrony obwodów jednofazowych z przewodem neutralnym w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle. Sprawdza się wszędzie tam, gdzie wymagana jest osobna ochrona różnicowoprądowa i nadprądowa w jednym aparacie.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach o podwyższonym ryzyku (łazienki, kuchnie, pralnie).
• Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach domowych przed przeciążeniem i porażeniem.
• Sterowanie i zabezpieczenie odbiorników o charakterystyce rozruchowej (małe silniki, pompy, wentylatory).
• Zastosowanie w rozdzielnicach mieszkaniowych oraz małych obiektach użyteczności publicznej jako kompaktowe zabezpieczenie 1P+N.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po uprzednim odłączeniu napięcia od instalacji. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 6 A (zgodnie z obowiązującymi normami). Dokręcanie śrub zacisków wykonać momentem podanym w dokumentacji producenta (w przypadku jego braku – stosować standardowe wartości dla danego przekroju). Po zamontowaniu sprawdzić poprawność działania wyłącznika za pomocą przycisku testowego (T). Bezwzględnie przestrzegać zasad bezpieczeństwa – pracować tylko przy wyłączonym napięciu.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowym stopniem ochrony jest IP20. W danych produktu nie podano innej wartości, dlatego montaż powinien odbywać się w suchym pomieszczeniu, w puszce lub rozdzielnicy o odpowiedniej klasie IP.
• Czy wyłącznik ma podświetlenie lub test LED? W danych produktu nie wskazano funkcji podświetlenia. Wyłącznik wyposażony jest w przycisk testowy (T) do ręcznego sprawdzania działania członu różnicowoprądowego.
• Co oznacza typ A-HI w praktyce? Typ A oznacza wykrywanie prądów różnicowych przemiennych oraz pulsujących stałych (np. z prostowników). Dodatkowe oznaczenie HI (High Immunity) wskazuje na odporność na fałszywe wyłączenia wywołane przepięciami atmosferycznymi lub łączeniowymi – idealne do instalacji z dużą liczbą odbiorników elektronicznych.
