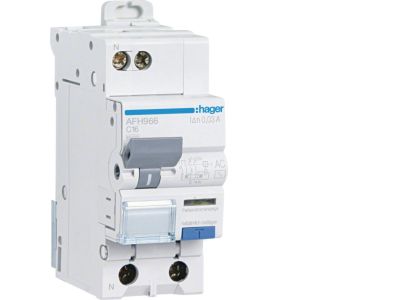

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA C 16A/300mA Typ A-HI, RCBO | AFH966 Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) AFH966 to kompaktowe urządzenie 1P+N przeznaczone do ochrony przed porażeniem prądem elektrycznym oraz przeciążeniami i zwarciami. Łączy w sobie funkcję wyłącznika nadprądowego o charakterystyce C i prądzie znamionowym 16A z wyłącznikiem różnicowoprądowym o prądzie zadziałania 300mA typu A-HI. Dzięki zdolności wyłączania zwarciowej 6kA zapewnia skuteczne przerywanie prądów awaryjnych w instalacjach niskiego napięcia. Zastosowany typ A-HI gwarantuje wysoką odporność na fałszywe wyzwolenia w sieciach z odkształconymi prądami różnicowymi. Urządzenie montowane jest na szynie TH35, co umożliwia łatwy montaż w rozdzielnicach modułowych.

• Prąd znamionowy 16A, charakterystyka C: zapewnia bezpieczną pracę obwodów odbiorczych o znacznym obciążeniu (np. gniazda ogólnego przeznaczenia) i jednocześnie szybkie wyłączanie przy nagłych zwarciach.
• Prąd różnicowy 300mA, typ A-HI: skutecznie chroni przed porażeniem w obwodach z urządzeniami elektronicznymi, a wysoka odporność (HI) minimalizuje ryzyko nieuzasadnionych zadziałań.
• Zdolność wyłączania zwarciowego 6kA: umożliwia bezpieczne przerywanie zwarć o dużym prądzie, co zwiększa trwałość i niezawodność instalacji.
• Kompaktowa budowa 1P+N: oszczędza miejsce w rozdzielnicy – zabezpiecza fazę i neutralny w jednym module, ułatwiając montaż i redukując liczbę aparatów.
• Krótkozwłoczny człon różnicowoprądowy: zapewnia selektywność w instalacjach z wyłącznikami głównymi, opóźniając zadziałanie w przypadku przepięć atmosferycznych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikację CE. Konstrukcja i parametry odpowiadają standardom DIN dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik RCBO AFH966 znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przeciwporażeniowa i nadprądowa w obwodach jednofazowych. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

• Ochrona obwodów gniazd wtyczkowych ogólnego przeznaczenia w domach, biurach i obiektach użyteczności publicznej.
• Zasilanie odbiorników z urządzeniami elektronicznymi (np. komputery, sprzęt RTV, ładowarki), gdzie występują odkształcone prądy różnicowe – typ A-HI.
• Jako zabezpieczenie selektywne w rozdzielnicach głównych i podrozdzielnicach – dzięki krótkozwłocznej charakterystyce różnicowej.
• Instalacje wymagające kompaktowego zabezpieczenia fazy i neutralnego w jednym aparacie, np. w rozdzielnicach o ograniczonej liczbie modułów.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 16A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przed pierwszym załączeniem należy sprawdzić poprawność połączeń oraz wykonać test przyciskiem „T” weryfikujący działanie członu różnicowoprądowego.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, model AFH966 nie jest wyposażony w podświetlenie. Informację o stanie zadziałania można uzyskać poprzez położenie dźwigni mechanizmu oraz odczyt wskaźnika (jeśli występuje w danym egzemplarzu).
• Jaki stopień ochrony IP ma to urządzenie? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 – ochrona przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12 mm. Dokładna wartość dla konkretnego wyłącznika nie została podana w danych, dlatego zaleca się montaż w obudowie o odpowiedniej szczelności.
• Jak działa tryb pracy styku – czy to styk normalnie zamknięty? Wyłącznik różnicowoprądowy z członem nadprądowym to urządzenie wykonawcze, które w stanie normalnej pracy przewodzi prąd, a wyzwala się (rozwiera styk) w przypadku przekroczenia prądu zadziałania różnicowego lub nadprądowego. Mechanizm styku jest przeznaczony do wielokrotnego łączenia i rozłączania obwodu.
