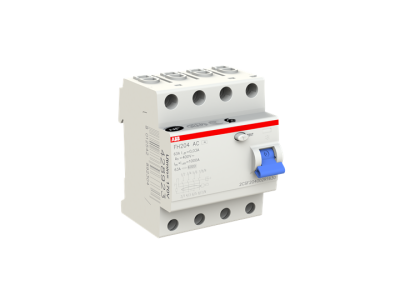

Wyłącznik różnicowoprądowy 4P 63A 30mA typ AC, FH204 AC-63/0.0 HOME | 2CSF204002R1630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-63/0.03, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako aparat 4-biegunowy (4P), jest on dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych oraz przewodzie neutralnym. Prąd znamionowy wynoszący 63 A pozwala na stosowanie urządzenia w rozdzielnicach głównych i oddziałowych o znacznym obciążeniu, zapewniając ciągłość zasilania przy jednoczesnej gotowości do natychmiastowego przerwania obwodu w przypadku wykrycia upływu.

• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi kluczowy element ochrony przeciwporażeniowej (ochrona uzupełniająca przy dotyku bezpośrednim).
• Typ AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w większości odbiorników domowych.
• Niezawodność ABB: Seria Home została zaprojektowana tak, aby łączyć kompaktowe wymiary z wysoką wytrzymałością mechaniczną i elektryczną.
• Bezzwłoczne działanie: Mechanizm wyzwalający reaguje natychmiastowo po przekroczeniu progu prądu upływu, minimalizując ryzyko uszczerbku na zdrowiu lub uszkodzenia mienia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych prefabrykacjach rozdzielnic. Wyłącznik spełnia wymagania normy IEC/EN 61008, która określa zasady bezpieczeństwa dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki certyfikacji uznanych jednostek badawczych, instalatorzy mają pewność, że urządzenie zachowa swoje parametry znamionowe przez cały okres eksploatacji, a stopień ochrony obudowy zapewnia bezpieczne użytkowanie w odpowiednich warunkach środowiskowych.

Zastosowanie

Wyłącznik różnicowoprądowy FH204 AC-63/0.03 znajduje szerokie zastosowanie przede wszystkim w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz urządzeń stacjonarnych w domach jednorodzinnych i mieszkaniach. Dzięki prądowi znamionowemu 63 A, może pełnić rolę głównego rozłącznika różnicowoprądowego w mniejszych rozdzielnicach, chroniąc całą instalację przed skutkami uszkodzenia izolacji i ograniczając ryzyko pożaru wywołanego prądami upływu do ziemi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację w nowoczesnych rozdzielnicach. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Zaleca się regularne sprawdzanie poprawności działania aparatu poprzez naciśnięcie przycisku „Test” (przynajmniej raz na pół roku), co wymusza zadziałanie mechanizmu i potwierdza sprawność układu różnicowego.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model FH204 to wyłącznik różnicowoprądowy (RCCB), który chroni przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).
• Czy można go stosować w instalacjach jednofazowych? Jest to aparat 4-biegunowy przeznaczony do układów trójfazowych, jednak technicznie możliwe jest podłączenie go w układzie jednofazowym przy zachowaniu odpowiedniego schematu podłączenia (zgodnie z dokumentacją techniczną ABB), choć zaleca się stosowanie wersji 2P.
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik reaguje na prądy różnicowe o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ w standardowych instalacjach domowych bez zaawansowanej elektroniki mocy.
