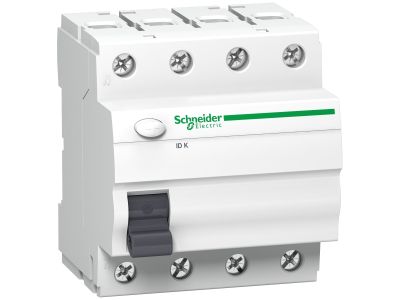

Wyłącznik różnicowoprądowy 4P 63A 30mA typ A, IDK-63-4-30-A, Acti 9 | A9Z01463 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy IDK-63-4-30-A z prestiżowej serii Acti 9 od Schneider Electric to zaawansowane urządzenie typu RCCB (Residual Current Circuit Breaker), zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu. Kluczowym parametrem jest czułość różnicowoprądowa na poziomie 30 mA, która stanowi skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim.

• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest niezbędne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, prostowniki czy sprzęt AGD nowej generacji.
• Konfiguracja 4-biegunowa (4P): Zapewnia pełną ochronę i odłączenie wszystkich faz oraz przewodu neutralnego w sieciach TN-S oraz TT.
• Położenie bieguna neutralnego: Zacisk neutralny znajduje się po lewej stronie (LEFT), co ułatwia przejrzyste oprzewodowanie rozdzielnicy zgodnie ze specyficznymi schematami projektowymi.

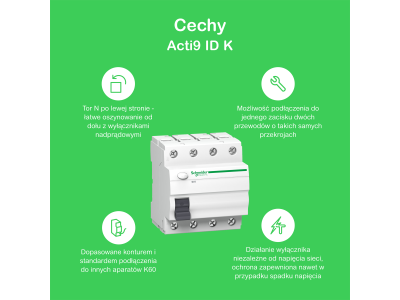

• Seria Acti 9: Gwarantuje pełną kompatybilność z systemem modułowym Schneider Electric, co przekłada się na szybkość montażu i estetykę instalacji.

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym i bezpieczeństwa. Posiada prestiżowy znak jakości VDE, który potwierdza zgodność z najwyższymi standardami europejskimi w zakresie aparatury modułowej. Urządzenie spełnia wymagania norm dotyczących wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego, co czyni go zaufanym komponentem w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Wyłącznik IDK-63-4-30-A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Dzięki prądowi znamionowemu 63 A idealnie sprawdza się jako główne zabezpieczenie różnicowoprądowe w rozdzielnicach piętrowych lub jako zabezpieczenie grupowe obwodów gniazd wtykowych i oświetleniowych. Typ A jest szczególnie zalecany w miejscach, gdzie wykorzystywane są urządzenia elektroniczne mogące generować odkształcone przebiegi prądu upływu, takie jak komputery, pralki z inwerterami czy systemy UPS.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie bieguna N: Ze względu na konstrukcję z zaciskiem neutralnym po lewej stronie, należy zweryfikować poprawność połączeń z szyną zbiorczą lub przewodami zasilającymi.
• Testowanie: Po zamontowaniu i podaniu napięcia, należy obowiązkowo sprawdzić działanie mechanizmu wyzwalającego poprzez naciśnięcie przycisku kontrolnego "T" (Test).

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model IDK-63-4-30-A to wyłącznik typu RCCB, który służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadnadprądowy (MCB).
• Dlaczego warto wybrać typ A zamiast AC? Typ A zapewnia szerszy zakres ochrony, reagując na prądy pulsujące DC, które są powszechne w nowoczesnej elektronice, podczas gdy typ AC reaguje wyłącznie na czysty prąd sinusoidalny.
• Czy urządzenie można zasilać od dołu? Tak, konstrukcja aparatury Acti 9 zazwyczaj pozwala na dowolność kierunku zasilania, jednak zawsze należy kierować się schematem widocznym na obudowie urządzenia.
