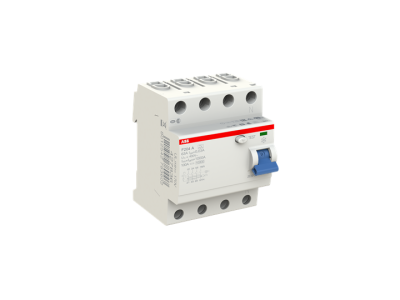

Wyłącznik różnicowoprądowy 4P 63A 30mA typ A, F204 A-63/0.03 STANDARD | 2CSF204101R1630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 A-63/0.03, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Prąd znamionowy wynoszący 63 A pozwala na stabilne i bezpieczne obsługiwanie obwodów o znacznym obciążeniu, co czyni go idealnym rozwiązaniem dla rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym oraz komercyjnym. Urządzenie charakteryzuje się czułością typu A, co oznacza zdolność do wykrywania nie tylko sinusoidalnych prądów przemiennych, ale również prądów pulsujących ze składową stałą, które są generowane przez nowoczesne zasilacze impulsowe, prostowniki czy układy sterowania LED. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) stanowi kluczowy element ochrony przeciwporażeniowej, zapewniając natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu do ziemi, co bezpośrednio chroni życie i zdrowie użytkowników przed skutkami dotyku bezpośredniego.

• Konstrukcja czterobiegunowa (4P) dedykowana do pełnej ochrony układów trójfazowych.
• Wysoka niezawodność mechaniczna i elektryczna gwarantowana przez renomowanego producenta ABB.
• Przejrzysty wskaźnik stanu pracy umieszczony na froncie obudowy, ułatwiający szybką diagnostykę.
• Zdolność do pracy w szerokim zakresie temperatur otoczenia, co zwiększa uniwersalność zastosowań.

Zgodność z Normami

Produkt został zaprojektowany, wyprodukowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym przede wszystkim z normą IEC/EN 61008. Zgodność ta jest gwarancją, że wyłącznik spełnia najwyższe standardy bezpieczeństwa wymagane w Unii Europejskiej i może być bez przeszkód stosowany w profesjonalnych projektach elektrotechnicznych. Urządzenie posiada certyfikację potwierdzającą jego odporność na udary prądowe oraz stabilność parametrów wyzwalania w długim okresie eksploatacji, co jest kluczowe dla zachowania ciągłości ochrony przeciwpożarowej i przeciwporażeniowej.

Zastosowanie

Wyłącznik różnicowoprądowy F204 A-63/0.03 znajduje szerokie zastosowanie w sektorze B2B oraz w wymagających instalacjach domowych. Jest niezastąpiony w obwodach zasilających zaawansowane urządzenia AGD, systemy klimatyzacji, pompy ciepła oraz infrastrukturę biurową wyposażoną w liczne komputery i serwery. Dzięki czułości typu A, urządzenie to jest rekomendowane wszędzie tam, gdzie standardowe wyłączniki typu AC mogłyby nie zareagować na odkształcone przebiegi prądu upływu, co jest powszechne w instalacjach z dużą ilością elektroniki mocy. Stanowi fundament bezpiecznej rozdzielnicy w biurowcach, warsztatach oraz nowoczesnych budynkach mieszkalnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez osoby posiadające odpowiednie uprawnienia elektrotechniczne. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35), co zapewnia stabilność i porządek wewnątrz rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i zminimalizować ryzyko przegrzewania się przewodów przy pełnym obciążeniu 63 A. Zaleca się regularną weryfikację sprawności mechanizmu wyzwalającego poprzez naciśnięcie wbudowanego przycisku TEST (zgodnie z instrukcją producenta, zazwyczaj raz na pół roku), co pozwala na bieżąco monitorować gotowość urządzenia do ochrony instalacji.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem instalacji? Nie, wyłącznik różnicowoprądowy (RCCB) służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (MCB).
• Dlaczego warto wybrać typ A zamiast typu AC? Typ A zapewnia szerszy zakres ochrony, reagując również na prądy pulsujące ze składową stałą, które są generowane przez nowoczesne urządzenia elektroniczne, podczas gdy typ AC reaguje tylko na czysty prąd przemienny.
• Czy urządzenie można stosować w sieciach jednofazowych? Model F204 jest wyłącznikiem 4-biegunowym przeznaczonym głównie do sieci trójfazowych, jednak technicznie możliwe jest jego wykorzystanie w specyficznych konfiguracjach, choć dla sieci jednofazowych zaleca się modele 2-biegunowe (2P).
