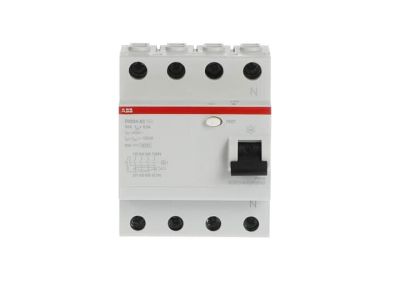

Wyłącznik różnicowoprądowy 4P 63A 300mA typ AC, FH204 AC-63/0.3 HOME | 2CSF204003R3630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-63/0.3, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), jest on dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych oraz przewodzie neutralnym. Prąd znamionowy wynoszący 63 Ampery pozwala na stabilną pracę w obwodach o znacznym obciążeniu, typowych dla nowoczesnego budownictwa mieszkaniowego oraz komercyjnego. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 300 mA (0,3 A). Taka czułość klasyfikuje to urządzenie jako środek ochrony przeciwpożarowej, skutecznie zapobiegający skutkom upływu prądu do ziemi, które mogłyby doprowadzić do zapłonu izolacji. Typ wyzwalania AC oznacza, że aparat jest zoptymalizowany pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, co czyni go ekonomicznym i skutecznym rozwiązaniem w standardowych instalacjach domowych.

• Prąd znamionowy 63A: Umożliwia obsługę rozbudowanych sekcji instalacji bez ryzyka przegrzania styków.
• Czułość 300mA: Zapewnia skuteczną ochronę mienia przed pożarami wywołanymi usterkami izolacji.
• Konstrukcja 4-modułowa: Standardowa szerokość ułatwia planowanie miejsca w rozdzielnicy.
• Wysoka jakość ABB: Gwarancja trwałości mechanicznej i precyzji działania mechanizmu wyzwalającego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy IEC/EN 61008, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki rygorystycznym testom laboratoryjnym, aparat gwarantuje powtarzalność parametrów wyzwalania nawet po długim okresie bezczynności, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.

Zastosowanie

Model FH204 AC-63/0.3 znajduje szerokie zastosowanie w sektorze mieszkaniowym (Home) oraz w lekkim przemyśle. Ze względu na prąd różnicowy 300mA, nie jest on przeznaczony do ochrony bezpośredniej przed dotykiem (gdzie wymagane jest 30mA), lecz pełni rolę zabezpieczenia głównego lub sekcyjnego, chroniącego przed skutkami uszkodzenia izolacji kabli i przewodów. Jest idealnym wyborem do zabezpieczania obwodów zasilających podrozdzielnice, systemy ogrzewania elektrycznego czy maszyny, w których dopuszczalny jest wyższy prąd upływu wynikający z charakterystyki pracy urządzeń.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnej pracy urządzenia. Wyłącznik należy zamontować na standardowej szynie montażowej DIN (TH35) o szerokości 35 mm. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Po zakończeniu montażu i podaniu napięcia, konieczne jest przeprowadzenie testu działania za pomocą przycisku „T” (Test) umieszczonego na froncie obudowy. Producent zaleca regularne testowanie aparatu (zgodnie z lokalnymi przepisami), aby upewnić się, że mechanizm wyzwalający pozostaje sprawny.

FAQ

• Czy ten wyłącznik chroni przed porażeniem prądem przy dotyku bezpośrednim? Nie, do ochrony ludzi przed porażeniem prądem w obwodach gniazd wtykowych należy stosować wyłączniki o czułości 30mA. Model 300mA służy głównie do ochrony przeciwpożarowej.
• Co oznacza typ AC? Typ AC oznacza, że urządzenie reaguje wyłącznie na prądy różnicowe sinusoidalne przemienne. Nie jest przeznaczone do obwodów, w których mogą wystąpić odkształcone przebiegi prądu stałego (np. przy zaawansowanych falownikach).
• Czy mogę zamontować ten wyłącznik w instalacji jednofazowej? Jest to aparat 4-biegunowy dedykowany do instalacji trójfazowych. Do instalacji jednofazowych zaleca się stosowanie modeli 2-biegunowych (2P).
