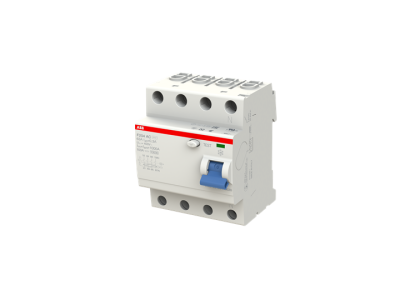

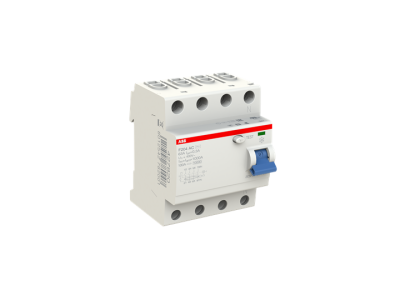

Wyłącznik różnicowoprądowy 4P 63A 300mA typ AC, F204 AC-63/0.3 STANDARD | 2CSF204001R3630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 AC-63/0.3, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do zapewnienia najwyższego poziomu bezpieczeństwa w sieciach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na stabilną pracę w rozdzielnicach o znacznym obciążeniu. Jako wyłącznik 4-biegunowy (4P), monitoruje on sumę prądów w trzech fazach oraz przewodzie neutralnym, zapewniając kompleksową ochronę. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 300 mA (0,3 A), który sprawia, że urządzenie to jest idealnym rozwiązaniem w zakresie ochrony przeciwpożarowej, wykrywając upływy prądu mogące prowadzić do przegrzania izolacji i zapłonu. Typ AC oznacza, że wyłącznik jest zoptymalizowany do wykrywania sinusoidalnych prądów przemiennych, co jest standardem w większości instalacji domowych i ogólnych.

• Wysoka obciążalność prądowa 63 A dla wymagających systemów zasilania.
• Czułość 300 mA zapewniająca skuteczną prewencję przeciwpożarową w budynkach.
• Konstrukcja 4-modułowa kompatybilna ze standardowymi systemami szynowymi.
• Mechanizm bezzwłoczny gwarantujący natychmiastową reakcję na błąd izolacji.
• Wysoka trwałość mechaniczna i elektryczna typowa dla produktów marki ABB.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 61008. Spełnienie tych standardów gwarantuje niezawodność działania w trudnych warunkach eksploatacyjnych oraz pełną kompatybilność z nowoczesnymi systemami ochrony. Wyłączniki ABB serii F200 przechodzą rygorystyczne testy jakościowe, co potwierdza ich zdolność do pracy w szerokim zakresie temperatur i odporność na zakłócenia sieciowe.

Zastosowanie

Wyłącznik F204 AC-63/0.3 znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz w budownictwie mieszkaniowym. Ze względu na prąd różnicowy 300 mA, jest on stosowany głównie jako zabezpieczenie przeciwpożarowe w rozdzielnicach głównych i podrozdzielnicach. Jest to rozwiązanie rekomendowane do ochrony obwodów, w których nie jest wymagana czułość 30 mA (ochrona przed dotykiem bezpośrednim), ale konieczne jest zabezpieczenie przed skutkami uszkodzeń izolacji, które mogłyby doprowadzić do pożaru. Idealnie sprawdza się w zasilaniu maszyn, systemów HVAC oraz jako główny rozłącznik różnicowoprądowy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, który dla tej serii wynosi zazwyczaj 2,8 Nm, co zapewnia trwały styk i minimalizuje rezystancję przejścia. Przewody o przekroju dostosowanym do prądu 63 A powinny być starannie odizolowane i osadzone w zaciskach. Należy pamiętać o prawidłowym podłączeniu przewodu neutralnego (N). Po montażu konieczne jest sprawdzenie poprawności działania za pomocą przycisku TEST umieszczonego na froncie obudowy – zaleca się wykonywanie tej czynności regularnie, zgodnie z instrukcją producenta.

FAQ

• Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim? Nie, do ochrony ludzi przed bezpośrednim dotykiem wymagane są wyłączniki o czułości 30 mA. Model 300 mA służy głównie do ochrony przeciwpożarowej.
• Czy typ AC wykrywa prądy pulsujące DC? Nie, typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów przemiennych. Do odbiorników generujących odkształcenia DC należy zastosować typ A lub B.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 4 standardowe moduły (szerokość ok. 70 mm).
