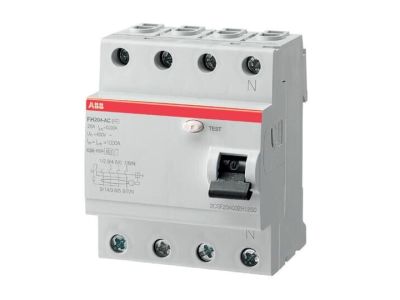

Wyłącznik różnicowoprądowy 4P 63A 100mA typ AC, FH204 AC-63/0,1 HOME | 2CSF204006R2630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-63/0,1, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako produkt renomowanej marki ABB, wyłącznik ten gwarantuje niezawodność w wykrywaniu prądów upływu do ziemi, co jest kluczowe dla ochrony przeciwporażeniowej oraz przeciwpożarowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu, typowych dla rozdzielnic głównych i podrozdzielnic w budownictwie mieszkaniowym oraz komercyjnym.

• Typ AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów różnicowych przemiennych, co czyni go idealnym rozwiązaniem dla standardowych odbiorników energii.
• Konfiguracja 4P: Czterobiegunowa konstrukcja umożliwia pełne zabezpieczenie układów trójfazowych, zapewniając jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego.
• Czułość 100mA: Znamionowy prąd różnicowy o wartości 100 mA (0,1 A) pozycjonuje ten model jako skuteczne zabezpieczenie średnioczułe, zapobiegające skutkom długotrwałych upływów prądu, które mogłyby doprowadzić do pożaru.
• Seria HOME: Specjalnie wyselekcjonowana linia produktów łącząca wysoką jakość ABB z optymalizacją pod kątem instalacji domowych i budownictwa wielorodzinnego.

Zgodność z Normami

Wyłącznik różnicowoprądowy FH204 AC-63/0,1 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi międzynarodowymi normami bezpieczeństwa. Spełnienie wymagań normy IEC/EN 61008 potwierdza, że urządzenie przeszło wymagające testy w zakresie zdolności łączeniowej, wytrzymałości dielektrycznej oraz precyzji zadziałania wyzwalacza różnicowoprądowego. Dzięki temu instalatorzy mają pewność, że stosują komponent dopuszczony do użytku w profesjonalnych instalacjach niskiego napięcia na terenie całej Unii Europejskiej.

Zastosowanie

Model ABB FH204 AC-63/0,1 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona instalacji przed skutkami uszkodzenia izolacji. Jest szczególnie polecany do:

• Zabezpieczania obwodów rozdzielczych w domach jednorodzinnych i mieszkaniach.
• Ochrony instalacji w budynkach użyteczności publicznej, gdzie nie występują odbiorniki generujące odkształcenia stałoprądowe.
• Zastosowań w sektorze komercyjnym jako element ochrony przeciwpożarowej w liniach zasilających.
• Współpracy z osprzętem modułowym ABB w celu stworzenia spójnego i bezpiecznego systemu rozdziału energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie posiada czytelne oznaczenia zacisków, co minimalizuje ryzyko błędnego podłączenia faz lub przewodu neutralnego. Zaleca się regularne sprawdzanie poprawności działania mechanizmu poprzez użycie wbudowanego przycisku TEST (przynajmniej raz na pół roku).

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model FH204 to wyłącznik różnicowoprądowy (RCCB), który służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (MCB).
• Czy mogę zastosować ten model w instalacji z falownikami? Dla urządzeń generujących odkształcone prądy upływu (np. falowniki, zaawansowana elektronika) zaleca się stosowanie wyłączników typu A lub B. Typ AC jest przeznaczony do standardowych obciążeń rezystancyjnych i indukcyjnych.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik 4-biegunowy z serii FH200 zajmuje standardową szerokość czterech modułów (4x18mm) na szynie DIN.
