Opis i Kluczowe Cechy

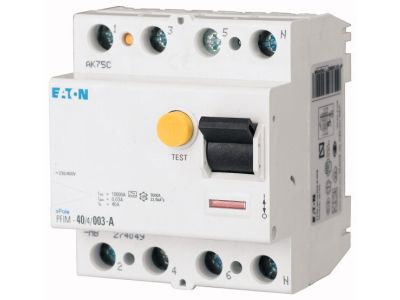

Wyłącznik różnicowoprądowy EATON z serii PFIM o oznaczeniu PFIM-40/4/03-MW to zaawansowany aparat elektryczny zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w obwodach rozdzielczych budownictwa mieszkaniowego oraz komercyjnego. Jako aparat czterobiegunowy (4P), jest on dedykowany do pracy w układach trójfazowych, skutecznie monitorując sumę prądów w przewodach fazowych i przewodzie neutralnym.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 0,03A stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim, chroniąc życie i zdrowie użytkowników.
• Typ AC: Wyłącznik jest przystosowany do wykrywania prądów różnicowych sinusoidalnie zmiennych, co jest optymalnym rozwiązaniem dla standardowych odbiorników rezystancyjnych i indukcyjnych.
• Wysoka wytrzymałość: Solidna konstrukcja mechaniczna marki EATON gwarantuje długotrwałą bezawaryjność nawet przy częstych cyklach łączeniowych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja optyczna pozwala na szybką weryfikację stanu pracy aparatu, co podnosi bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych sytuacjach. Wyłącznik spełnia wymagania normy PN-EN 61008, która określa szczegółowe parametry dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa deklarowane czasy wyzwalania oraz wytrzymałość zwarciową zgodną z dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik różnicowoprądowy PFIM-40/4/03-MW znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona przeciwporażeniowa oraz ochrona przed powstaniem pożaru wywołanego prądami upływu. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i piętrowych w budynkach mieszkalnych.
• Instalacji w obiektach użyteczności publicznej, takich jak biura, szkoły czy szpitale.
• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochrony maszyn i urządzeń elektrycznych w warsztatach, gdzie nie występują odkształcone przebiegi prądu upływu.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski windowe wymagają odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 40A, zapewniając stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie aparatu poprzez naciśnięcie przycisku TEST. Producent zaleca regularne powtarzanie tej czynności w celu weryfikacji sprawności mechanizmu wyzwalającego.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model PFIM-40/4/03-MW to wyłącznik typu RCCB, który reaguje wyłącznie na prąd różnicowy (upływu). Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy.

2. Co oznacza typ AC?
Typ AC oznacza, że urządzenie jest przeznaczone do wykrywania prądów różnicowych o przebiegu sinusoidalnym. Jest to najczęściej stosowany typ w standardowych instalacjach domowych.

3. Czy można go zamontować w sieci jednofazowej?
Choć jest to aparat 4-biegunowy, technicznie możliwe jest podłączenie go w układzie jednofazowym, jednak zaleca się stosowanie aparatów 2-biegunowych (2P) dla optymalizacji miejsca w rozdzielnicy i kosztów instalacji.
