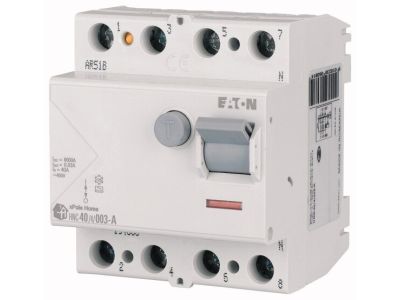

Wyłącznik różnicowoprądowy 4P 40A 30mA typ AC, HNC-40/4/003 | 194694 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Eaton z serii HNC o numerze katalogowym 194694 to zaawansowany aparat modułowy zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach trójfazowych. Urządzenie posiada konstrukcję 4-biegunową (4P), co pozwala na kompleksowe zabezpieczenie obwodów siłowych oraz odbiorników jednofazowych rozdzielonych na poszczególne fazy. Prąd znamionowy wynoszący 40 A umożliwia stabilną pracę w obwodach o znacznym obciążeniu, typowych dla nowoczesnych gospodarstw domowych oraz obiektów komercyjnych. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 0,03 A (30 mA), który stanowi standard w ochronie przeciwporażeniowej, chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem. Wyłącznik charakteryzuje się znamionową wytrzymałością zwarciową na poziomie 6 kA, co zapewnia skuteczną koordynację z zabezpieczeniami nadmiarowoprądowymi i trwałość aparatu w przypadku wystąpienia awarii w sieci.

• Typ AC: Urządzenie jest czułe na prądy różnicowe sinusoidalne przemienne, co czyni je optymalnym rozwiązaniem dla standardowych obwodów oświetleniowych i gniazdowych bez zaawansowanej elektroniki mocy.
• Prąd znamionowy 40 A: Pozwala na bezpieczne przewodzenie prądu roboczego w rozbudowanych instalacjach.
• Czułość 30 mA: Gwarantuje szybkie odłączenie zasilania w momencie wykrycia upływu prądu zagrażającego życiu człowieka.
• Wytrzymałość 6 kA: Wysoka odporność na prądy zwarciowe typowe dla rozdzielnic mieszkaniowych i komercyjnych.

Zgodność z Normami

Wyłącznik różnicowoprądowy Eaton HNC-40/4/003 został zaprojektowany i przetestowany zgodnie z międzynarodowymi normami dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie rygorystycznych wymogów bezpieczeństwa gwarantuje niezawodność działania mechanizmu wyzwalającego oraz trwałość styków głównych. Produkt posiada certyfikację dopuszczającą go do użytku w profesjonalnych instalacjach elektrycznych na terenie Unii Europejskiej, co potwierdza jego wysoką jakość wykonania i powtarzalność parametrów technicznych.

Zastosowanie

Aparat znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz w obiektach komercyjnych. Jest idealnym wyborem do:

• Głównych rozdzielnic w domach jednorodzinnych i mieszkaniach jako podstawowy element ochrony przeciwporażeniowej.
• Zabezpieczania obwodów w biurach, sklepach oraz placówkach użyteczności publicznej.
• Instalacji, gdzie wymagana jest wysoka niezawodność i kompaktowa budowa modułowa.
• Systemów zasilania maszyn i urządzeń trójfazowych niegenerujących odkształconych przebiegów prądu stałego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TS35) w dowolnej pozycji. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 40 A. Po zakończeniu montażu oraz cyklicznie w trakcie eksploatacji (zgodnie z instrukcją producenta), należy sprawdzać poprawność działania aparatu poprzez naciśnięcie przycisku testowego "T". Prawidłowo działający wyłącznik powinien natychmiast rozłączyć obwód.

FAQ

• Czy wyłącznik typu AC nadaje się do ochrony obwodów z falownikami? Typ AC jest przeznaczony do wykrywania sinusoidalnych prądów przemiennych. W przypadku urządzeń z zaawansowaną elektroniką (jak falowniki czy ładowarki EV), zaleca się stosowanie wyłączników typu A lub B.
• Co oznacza parametr 6 kA? Jest to znamionowa wytrzymałość zwarciowa, określająca maksymalny prąd, jaki wyłącznik może bezpiecznie wytrzymać w warunkach zwarcia przy współpracy z odpowiednim zabezpieczeniem wstępnym.
• Jak często należy używać przycisku TEST? Producent zaleca regularne testowanie mechanizmu (zazwyczaj raz na miesiąc lub pół roku), aby upewnić się, że aparat zadziała poprawnie w sytuacji zagrożenia.
