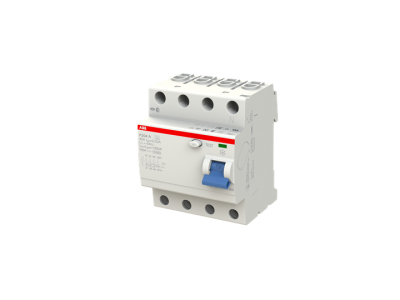

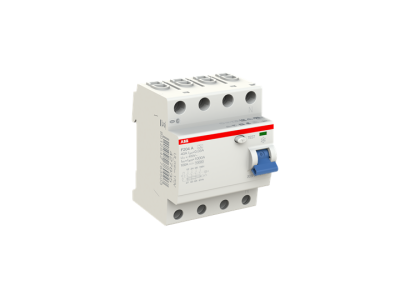

Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, F204 A-40/0.03 STANDARD | 2CSF204101R1400 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 A-40/0.03, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie posiada konstrukcję czterobiegunową (4P), co pozwala na pełne zabezpieczenie obwodów trójfazowych w układach sieciowych TN-S oraz TT. Prąd znamionowy wynoszący 40 A umożliwia współpracę z szerokim spektrum odbiorników, zapewniając stabilność pracy nawet przy znacznym obciążeniu instalacji. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30 mA, który stanowi krytyczną barierę ochronną dla życia ludzkiego, reagując natychmiastowo w przypadku wykrycia upływu prądu do ziemi. Wyłącznik typu A charakteryzuje się zdolnością do wykrywania nie tylko sinusoidalnych prądów przemiennych, ale również pulsujących prądów stałych, co jest niezbędne w dobie powszechnego stosowania zasilaczy impulsowych, falowników i elektroniki użytkowej.

• Wysoka czułość 30mA zapewniająca skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim.
• Charakterystyka typu A reagująca na prądy przemienne i pulsujące prądy stałe.
• Solidna konstrukcja mechaniczna serii F200 gwarantująca długą żywotność styków i niezawodność wyzwalania.
• Prąd znamionowy 40A dedykowany do wymagających obwodów rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, takimi jak IEC/EN 61008. Zgodność ta gwarantuje, że wyłącznik spełnia najwyższe wymogi bezpieczeństwa i niezawodności operacyjnej, co jest kluczowe dla profesjonalnych instalatorów oraz inspektorów nadzoru budowlanego. Urządzenie posiada certyfikację pozwalającą na jego bezproblemowe stosowanie w budownictwie mieszkaniowym, użyteczności publicznej oraz komercyjnym na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik ABB F204 A-40/0.03 znajduje szerokie zastosowanie w rozdzielnicach głównych i piętrowych. Jest idealnym rozwiązaniem do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD. Dzięki charakterystyce typu A, doskonale sprawdza się w instalacjach zasilających komputery, pralki, zmywarki oraz inne urządzenia wyposażone w zaawansowane układy prostownicze, gdzie tradycyjne wyłączniki typu AC mogłyby okazać się niewystarczające. Jest to standardowy wybór dla profesjonalnych systemów automatyki budynkowej, gdzie niezawodność zasilania i bezpieczeństwo użytkowników są priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć zjawiska przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Po zakończeniu montażu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania urządzenia poprzez naciśnięcie przycisku TEST (T) umieszczonego na przednim panelu obudowy.

FAQ

• Jak często należy testować wyłącznik różnicowoprądowy? Producent zaleca regularne sprawdzanie sprawności mechanizmu za pomocą przycisku TEST, najlepiej raz na pół roku, aby upewnić się, że mechanizm wyzwalający nie uległ zatarciu i działa poprawnie.
• Czy typ A jest lepszy od typu AC? Typ A jest bardziej wszechstronny, ponieważ wykrywa zarówno prądy różnicowe przemienne, jak i pulsujące prądy stałe. W nowoczesnych instalacjach z dużą ilością elektroniki typ A jest obecnie standardem wymaganym dla zapewnienia pełnego bezpieczeństwa.
• Czy wyłącznik 40A można stosować w obwodzie o mniejszym prądzie roboczym? Tak, prąd znamionowy 40A określa maksymalne obciążenie ciągłe, jakie może bezpiecznie przepłynąć przez urządzenie. Można go stosować w obwodach o mniejszym natężeniu prądu.
