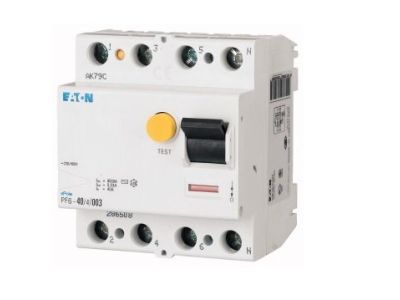

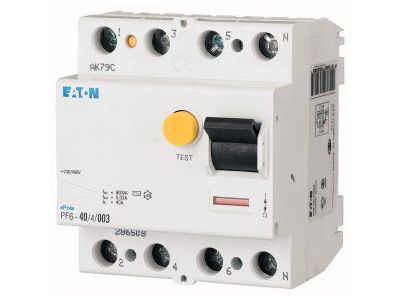

Wyłącznik różnicowoprądowy 4P 40A 300mA typ AC, PF6-40/4/03 | 286510 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EATON z serii PF6 o numerze katalogowym 286510 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Model PF6-40/4/03 charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Urządzenie posiada cztery bieguny (4P), co czyni je idealnym rozwiązaniem do ochrony układów trójfazowych.

• Typ AC: Wyłącznik jest czuły na prąd różnicowy przemienny, co jest standardem w większości instalacji ogólnego przeznaczenia.
• Znamionowy prąd różnicowy: Wartość 300 mA (0,3 A) sprawia, że urządzenie doskonale sprawdza się jako zabezpieczenie przeciwpożarowe oraz w obwodach, gdzie dopuszczalne są wyższe prądy upływu.
• Wytrzymałość zwarciowa: Znamionowa wytrzymałość zwarciowa Icn na poziomie 6 kA gwarantuje stabilną pracę i ochronę nawet w przypadku wystąpienia prądów o wysokiej energii.
• Odporność na przepięcia: Konstrukcja jest częściowo odporna na przepięcia do wartości 250 A, co minimalizuje ryzyko nieuzasadnionych wyzwoleń spowodowanych przejściowymi stanami w sieci.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik PF6-40/4/03 spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność w zakresie ochrony przed dotykiem pośrednim oraz minimalizację ryzyka pożaru wywołanego prądami upływu. Wysoka jakość wykonania gwarantuje długą żywotność mechaniczną i elektryczną, niezbędną w profesjonalnych rozdzielnicach.

Zastosowanie

Wyłącznik różnicowoprądowy PF6-40/4/03 znajduje szerokie zastosowanie zarówno w sektorze mieszkaniowym, jak i komercyjnym. Dzięki prądowi różnicowemu 300 mA, jest on dedykowany przede wszystkim jako:

• Główne zabezpieczenie różnicowoprądowe w rozdzielnicach budynkowych.
• Ochrona przeciwpożarowa w obiektach użyteczności publicznej i biurach.
• Zabezpieczenie obwodów zasilających urządzenia, w których naturalny prąd upływu wyklucza stosowanie czułych wyłączników 30 mA.
• Element systemów rozdziału energii w nowoczesnym budownictwie wielorodzinnym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i intuicyjną instalację w większości typowych rozdzielnic. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 40 A, co zapewnia bezpieczny przesył energii.
• Testowanie: Po instalacji oraz w regularnych odstępach czasu należy używać przycisku "Test" w celu weryfikacji poprawności działania mechanizmu wyzwalającego.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność projektowania układu rozdzielnicy.

FAQ

1. Czy wyłącznik typu AC chroni przed prądami pulsującymi DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych przemiennych. W przypadku obecności odbiorników generujących odkształcone przebiegi prądu, należy rozważyć typ A lub B.

2. Czy 300 mA wystarczy do ochrony przeciwporażeniowej osób?
Wyłączniki o prądzie 300 mA są traktowane głównie jako ochrona przeciwpożarowa. Do ochrony przed dotykiem bezpośrednim (ochrona uzupełniająca) zaleca się stosowanie wyłączników o czułości 30 mA.

3. Jaka jest wytrzymałość zwarciowa tego modelu?
Model PF6-40/4/03 posiada znamionową wytrzymałość zwarciową wynoszącą 6 kA, co jest wartością optymalną dla większości instalacji domowych i komercyjnych.
