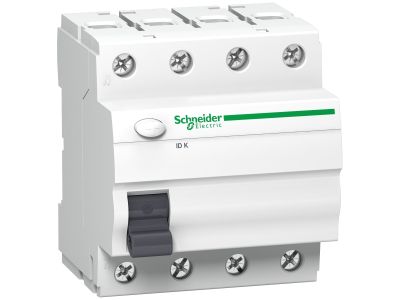

Wyłącznik różnicowoprądowy 4P 40A 300mA typ A, IDK-40-4-300-A, Acti 9 | A9Z04440 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy (RCCB) z serii Acti9, model IDK-40-4-300-A od renomowanego producenta Schneider Electric, to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 300 mA, który dedykuje ten aparat przede wszystkim do ochrony przeciwpożarowej, ograniczając ryzyko zapłonu w przypadku uszkodzenia izolacji.

• Typ zabezpieczenia A: Wyłącznik reaguje nie tylko na sinusoidalne prądy zmienne, ale również na prądy pulsujące stałe, co jest niezbędne w nowoczesnych instalacjach zawierających elektronikę.
• Konstrukcja 4-biegunowa: Umożliwia pełne zabezpieczenie układów trójfazowych z lewostronnym położeniem zacisku neutralnego (LEFT).
• Seria Acti9: Gwarantuje pełną kompatybilność z systemem modułowym Schneider Electric, co ułatwia rozbudowę i serwisowanie rozdzielnic.
• Znak jakości VDE: Potwierdza przejście rygorystycznych testów bezpieczeństwa i niezawodności zgodnie z niemieckimi standardami inżynieryjnymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury modułowej. Posiada certyfikację VDE, co jest kluczowym wyznacznikiem jakości dla profesjonalnych instalatorów i inspektorów nadzoru. Urządzenie spełnia wymogi norm dla wyłączników różnicowoprądowych typu RCCB, zapewniając niezawodne działanie w sieciach prądu przemiennego (AC) i chroniąc mienie przed skutkami upływu prądu do ziemi.

Zastosowanie

Wyłącznik IDK-40-4-300-A znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona przeciwpożarowa oraz zabezpieczenie dużych grup odbiorników. Ze względu na czułość 300 mA, jest on idealnym rozwiązaniem jako zabezpieczenie główne w budownictwie mieszkaniowym wielorodzinnym, obiektach komercyjnych oraz w przemyśle. Doskonale sprawdza się w obwodach zasilających maszyny, gdzie prądy upływowe mogą być wyższe niż w standardowych obwodach gniazd wtykowych, a priorytetem jest ciągłość zasilania przy jednoczesnym zachowaniu ochrony przed pożarem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Należy zwrócić szczególną uwagę na lewostronne położenie zacisku neutralnego (N), co musi zostać uwzględnione przy projektowaniu szynowania rozdzielnicy. Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Po zamontowaniu i podaniu napięcia, konieczne jest przeprowadzenie testu działania za pomocą przycisku kontrolnego "T" umieszczonego na froncie obudowy.

FAQ

• Czy ten wyłącznik chroni przed porażeniem bezpośrednim? Ze względu na prąd różnicowy 300 mA, urządzenie służy głównie do ochrony przeciwpożarowej. Do ochrony przed porażeniem bezpośrednim (ochrona uzupełniająca) należy stosować wyłączniki o czułości 30 mA.
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyłącznik jest czuły zarówno na prądy różnicowe sinusoidalne, jak i na prądy pulsujące stałe, które mogą generować np. zasilacze impulsowe czy prostowniki.
• Gdzie znajduje się zacisk neutralny? W modelu IDK-40-4-300-A zacisk neutralny znajduje się po lewej stronie urządzenia (oznaczenie LEFT).
