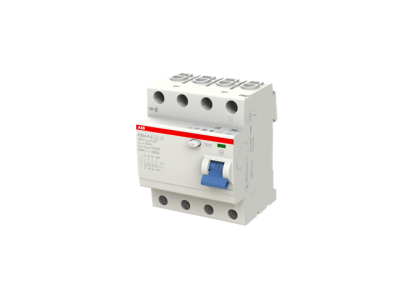

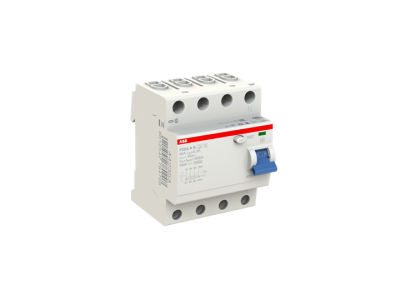

Wyłącznik różnicowoprądowy 4P 40A 300mA typ A, F204 A S-40/0.3 STANDARD | 2CSF204201R3400 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 A S-40/0.3, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w systemach trójfazowych. Urządzenie posiada cztery bieguny (4P) i charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na stabilne przesyłanie energii w obwodach o znacznym obciążeniu. Kluczowym wyróżnikiem tego modelu jest jego selektywność (oznaczenie S), która wprowadza zamierzone opóźnienie czasowe zadziałania. Dzięki temu, w przypadku wystąpienia upływu prądu w obwodzie końcowym, wyłącznik ten nie rozłączy zasilania natychmiast, pozwalając na zadziałanie zabezpieczeniom bezzwłocznym niższego rzędu. Taka konfiguracja minimalizuje ryzyko całkowitego odcięcia energii w całym obiekcie, co jest kluczowe w sektorze B2B i przemysłowym.

• Typ A: Urządzenie reaguje nie tylko na prądy różnicowe sinusoidalnie zmienne, ale również na prądy pulsujące ze składową stałą, co jest niezbędne w nowoczesnych instalacjach z elektroniką.
• Prąd znamionowy 40 A: Pozwala na bezpieczną pracę w rozbudowanych rozdzielnicach głównych i obiektowych.
• Czułość 300 mA (0,3 A): Parametr ten predysponuje urządzenie do roli zabezpieczenia przeciwpożarowego, chroniąc izolację kabli przed skutkami cieplnymi upływów prądu.
• Konstrukcja 4-biegunowa: Umożliwia pełną ochronę układów trójfazowych z przewodem neutralnym.

Zgodność z Normami

Wyłącznik ABB F204 A S-40/0.3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 61008, co gwarantuje niezawodność działania w trudnych warunkach eksploatacyjnych. Urządzenie przeszło testy fabryczne w zakresie wytrzymałości dielektrycznej oraz poprawności czasu wyzwalania selektywnego, co potwierdza jego status jako komponentu klasy premium dla profesjonalnych instalatorów.

Zastosowanie

Ze względu na charakterystykę selektywną oraz prąd różnicowy 300 mA, model ten znajduje zastosowanie przede wszystkim jako główny wyłącznik różnicowoprądowy w rozdzielnicach budynkowych. Jest idealnym rozwiązaniem dla:

• Zakładów produkcyjnych i hal magazynowych, gdzie wymagana jest ciągłość zasilania kluczowych procesów.
• Budynków biurowych i komercyjnych jako element kaskadowego systemu ochrony przeciwporażeniowej.
• Instalacji zasilających maszyny o dużym prądzie upływu, gdzie standardowe wyłączniki 30mA mogłyby powodować nieuzasadnione zadziałania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TS35). Aby zapewnić długowieczność i niezawodność połączenia, zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Zaciski urządzenia są przystosowane do przyłączenia przewodów o dużych przekrojach, co ułatwia integrację z szynami grzebieniowymi ABB. Przed oddaniem instalacji do użytku należy obowiązkowo sprawdzić działanie mechanizmu za pomocą przycisku TEST umieszczonego na froncie obudowy.

FAQ

• Co oznacza litera S w nazwie produktu? Litera S oznacza, że jest to wyłącznik selektywny (zwłoczny). Posiada on opóźnienie czasowe, które pozwala na zadziałanie wyłączników bezzwłocznych znajdujących się bliżej miejsca awarii.
• Czy ten wyłącznik chroni przed porażeniem bezpośrednim? Wyłączniki o czułości 300 mA są stosowane głównie jako ochrona przeciwpożarowa i do zapewnienia selektywności. Do ochrony przed porażeniem bezpośrednim (ochrona uzupełniająca) należy stosować wyłączniki o czułości 30 mA w obwodach końcowych.
• Czy typ A jest lepszy od typu AC? Typ A jest bardziej wszechstronny, ponieważ wykrywa prądy różnicowe, które mogą być generowane przez nowoczesne zasilacze impulsowe, falowniki i sprzęt IT, czego typ AC nie potrafi obsłużyć.
