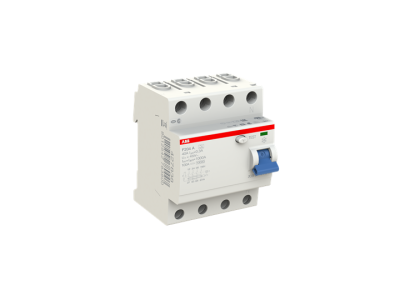

Wyłącznik różnicowoprądowy 4P 40A 300mA typ A, F204 A-40/0.3 STANDARD | 2CSF204101R3400 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z renomowanej serii F200 to zaawansowany aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Model F204 A-40/0.3 charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na stabilną pracę w obwodach o znacznym obciążeniu prądowym. Urządzenie posiada czułość na prąd różnicowy na poziomie 300mA (0,3A), co czyni go idealnym rozwiązaniem w zakresie ochrony przeciwpożarowej, zapobiegając skutkom długotrwałych upływów prądu do ziemi, które mogłyby zainicjować pożar. Jako aparat typu A, wyłącznik ten reaguje nie tylko na prądy różnicowe sinusoidalne przemienne, ale również na prądy pulsujące stałe, co jest niezbędne w instalacjach wyposażonych w nowoczesne zasilacze impulsowe, prostowniki czy układy elektroniczne.

• Liczba biegunów: 4P (czteropolowy), dedykowany do układów trójfazowych.
• Prąd znamionowy: 40A, zapewniający wydajność w rozbudowanych systemach rozdzielczych.
• Znamionowy prąd różnicowy: 300mA, optymalny dla ochrony mienia i instalacji przed ogniem.
• Typ wyzwalania: A, gwarantujący szerokie spektrum detekcji prądów upływu.
• Konstrukcja: Kompaktowa obudowa modułowa ułatwiająca montaż w standardowych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 61008. Zgodność z tymi standardami gwarantuje, że wyłącznik ABB F204 A-40/0.3 przeszedł wymagające testy w zakresie niezawodności mechanicznej, wytrzymałości elektrycznej oraz precyzji wyzwalania. Dzięki temu inżynierowie i instalatorzy mogą mieć pewność, że urządzenie zachowa swoje parametry ochronne przez cały okres eksploatacji, minimalizując ryzyko awarii systemu.

Zastosowanie

Wyłącznik różnicowoprądowy ABB F204 A-40/0.3 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz przemysłowego. Ze względu na prąd różnicowy 300mA, jest on najczęściej stosowany jako główny wyłącznik różnicowoprądowy w rozdzielnicach piętrowych lub głównych, pełniąc rolę zabezpieczenia prewencyjnego przeciwpożarowego. Jest szczególnie polecany w instalacjach, gdzie występują odbiorniki generujące odkształcone przebiegi prądu, takie jak nowoczesne systemy oświetlenia LED, komputery czy napędy z przemiennikami częstotliwości o niskim poziomie zakłóceń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Przekrój znamionowy przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 40A, aby zapewnić bezpieczne i stabilne przesyłanie energii bez nadmiernego nagrzewania się styków. Zaciski windowe urządzenia umożliwiają pewne dokręcenie przewodów; zaleca się stosowanie odpowiedniego momentu dokręcania wskazanego przez producenta, co zapobiega luzom i potencjalnym łukom elektrycznym. Po instalacji oraz cyklicznie (zgodnie z instrukcją) należy sprawdzać poprawność działania aparatu poprzez naciśnięcie przycisku testowego "T".

FAQ

• Czy ten wyłącznik chroni przed bezpośrednim porażeniem prądem? Wyłącznik o czułości 300mA służy głównie do ochrony przeciwpożarowej i ochrony instalacji. Do ochrony przeciwporażeniowej ludzi (ochrona uzupełniająca) standardowo stosuje się wyłączniki o czułości 30mA.
• Czym różni się typ A od typu AC? Typ A wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe, natomiast typ AC reaguje wyłącznie na prądy sinusoidalne przemienne. Typ A jest obecnie standardem w nowoczesnym budownictwie.
• Czy wyłącznik można stosować w sieciach jednofazowych? Jest to aparat 4-polowy przeznaczony do sieci trójfazowych, jednak technicznie możliwe jest jego podłączenie w specyficznych konfiguracjach, choć zaleca się stosowanie aparatów 2-polowych dla obwodów jednofazowych.
