Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC, PF6-25/4/003 | 286504 Eaton

Opis i Kluczowe Cechy

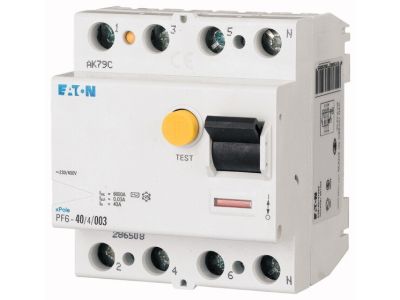

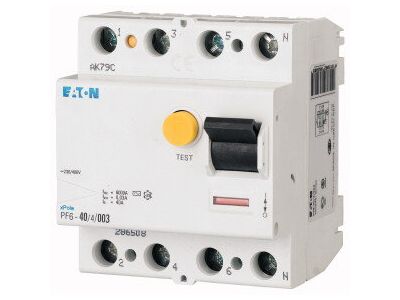

Wyłącznik różnicowoprądowy EATON z serii PF6, o oznaczeniu katalogowym 286504, to wysokiej klasy aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na skuteczną ochronę obwodów w rozdzielnicach mieszkaniowych oraz komercyjnych. Jako aparat 4-biegunowy (4P), jest on dedykowany do pracy w układach trójfazowych, monitorując sumę prądów w przewodach fazowych oraz przewodzie neutralnym.

• Czułość na prąd przemienny (Typ AC): Wyłącznik reaguje na sinusoidalne prądy różnicowe, co czyni go standardowym rozwiązaniem dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia.
• Znamionowy prąd różnicowy 30 mA: Wartość 0,03 A stanowi kluczowy parametr ochrony przeciwporażeniowej, zapewniając samoczynne wyłączenie zasilania w przypadku wykrycia upływu prądu mogącego zagrażać życiu ludzkiemu.
• Wytrzymałość zwarciowa 6 kA: Znamionowa zdolność łączeniowa na poziomie 6000 A gwarantuje stabilną pracę i bezpieczeństwo aparatu nawet w przypadku wystąpienia prądów zwarciowych w instalacji.
• Odporność na przepięcia: Konstrukcja wykazuje częściową odporność na udary prądowe do 250 A, co minimalizuje ryzyko niepożądanych wyzwoleń spowodowanych procesami łączeniowymi w sieci.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność jako urządzenia ochronnego sterowanego prądem różnicowym, niezależnego od napięcia sieci. Posiada niezbędne certyfikaty dopuszczające do użytku w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowoprądowy PF6-25/4/003 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych w budynkach mieszkalnych.
• Ochrony instalacji w biurach i lokalach usługowych, gdzie dominują odbiorniki o charakterystyce liniowej.
• Montażu w rozdzielnicach głównych i oddziałowych jako element wielostopniowej ochrony przeciwporażeniowej.
• Zastosowań w infrastrukturze komercyjnej, gdzie wymagana jest wysoka niezawodność i trwałość mechaniczna aparatów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment siły, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków windowych.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów sztywnych i giętkich o przekrojach dostosowanych do prądu znamionowego 25 A.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania aparatu poprzez naciśnięcie przycisku "T" (Test). Producent zaleca regularne testowanie urządzenia w celu weryfikacji sprawności mechanizmu wyzwalającego.
• Kierunek zasilania: Aparat umożliwia dowolność w wyborze strony zasilania (góra/dół), co ułatwia oprzewodowanie rozdzielnicy.

FAQ

1. Czy ten wyłącznik nadaje się do ochrony falowników?
Typ AC jest przeznaczony do wykrywania prądów przemiennych. W przypadku zaawansowanej elektroniki i falowników zaleca się stosowanie wyłączników typu A lub B, zależnie od specyfikacji producenta odbiornika.

2. Jaka jest różnica między typem AC a typem A?
Typ AC reaguje wyłącznie na prądy różnicowe sinusoidalnie zmienne. Typ A reaguje dodatkowo na prądy pulsacyjne stałe, które mogą generować nowoczesne zasilacze impulsowe.

3. Czy wyłącznik 4-biegunowy może pracować w sieci jednofazowej?
Technicznie jest to możliwe, jednak dla obwodów jednofazowych zaleca się stosowanie dedykowanych wyłączników 2-biegunowych (2P) w celu optymalizacji miejsca w rozdzielnicy.
