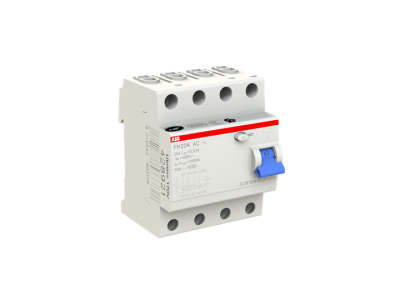

Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC, FH204 AC-25/0.0 HOME | 2CSF204002R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-25/0.03, to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako aparat 4-biegunowy (4P), jest on dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych oraz przewodzie neutralnym. Prąd znamionowy wynoszący 25A pozwala na stabilną pracę w obwodach o standardowym obciążeniu domowym i komercyjnym, zapewniając ciągłość zasilania przy zachowaniu pełnej ochrony.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 0,03 A (30 mA) stanowi kluczowy element ochrony przeciwporażeniowej, reagując natychmiastowo w przypadku wykrycia upływu prądu, co chroni życie i zdrowie użytkowników przed skutkami dotyku bezpośredniego.
• Typ AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów różnicowych przemiennych, co czyni je idealnym rozwiązaniem dla standardowych odbiorników energii w gospodarstwach domowych.
• Seria FH200: Linia ta charakteryzuje się kompaktową budową oraz wysoką niezawodnością mechaniczną, co przekłada się na długowieczność eksploatacji w rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 61008. Zgodność z tymi standardami gwarantuje, że wyłącznik różnicowoprądowy ABB spełnia najwyższe wymogi bezpieczeństwa dotyczące aparatury modułowej. Urządzenie posiada certyfikację dopuszczającą do użytku w budownictwie mieszkaniowym, co potwierdza jego skuteczność w zapobieganiu pożarom wywołanym przez prądy upływu oraz ochronę przed porażeniem prądem elektrycznym.

Zastosowanie

Wyłącznik FH204 AC-25/0.03 znajduje szerokie zastosowanie przede wszystkim w sektorze mieszkaniowym oraz w budynkach użyteczności publicznej. Jest niezbędnym elementem nowoczesnej rozdzielnicy elektrycznej, chroniącym obwody gniazd wtykowych, oświetlenia oraz urządzeń AGD. Dzięki charakterystyce bezzwłocznej, aparat ten doskonale sprawdza się w instalacjach, gdzie wymagana jest szybka reakcja na pojawienie się prądu różnicowego, minimalizując ryzyko uszkodzenia mienia i zagrożenia dla ludzi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia łatwą integrację z większością dostępnych na rynku rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Prawidłowe dokręcenie śrub zaciskowych gwarantuje trwały styk elektryczny i zapobiega przegrzewaniu się styków pod obciążeniem.
• Podłączenie przewodu neutralnego: Należy upewnić się, że przewód N jest podłączony do odpowiednio oznaczonego zacisku, co jest warunkiem poprawnego działania układu pomiarowego przekładnika Ferrantiego.
• Regularne testowanie: Producent zaleca okresowe sprawdzanie sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku "Test" (T) umieszczonego na froncie obudowy.

FAQ

1. Czy wyłącznik typu AC chroni przed prądami stałymi?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania sinusoidalnych prądów przemiennych. W przypadku instalacji z zaawansowaną elektroniką lub fotowoltaiką, należy rozważyć typ A lub B.

2. Co oznacza skrót 4P?
Oznacza to, że wyłącznik jest czterobiegunowy, co pozwala na jednoczesne rozłączanie trzech faz (L1, L2, L3) oraz przewodu neutralnego (N) w sieciach trójfazowych.

3. Czy 30mA to wystarczająca ochrona dla człowieka?
Tak, wartość 30mA jest uznawana za standardowy próg ochrony uzupełniającej, który chroni człowieka przed niebezpiecznymi skutkami przepływu prądu przez ciało w przypadku dotyku bezpośredniego.
