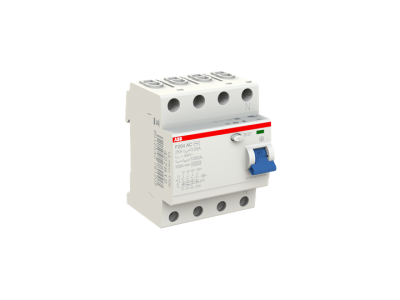

Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC, F204 AC-25/0.03 STANDARD | 2CSF204001R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 AC-25/0.03, to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Prąd znamionowy wynoszący 25 A pozwala na stabilne i bezpieczne przewodzenie prądu w obwodach o standardowym obciążeniu, natomiast znamionowy prąd różnicowy o wartości 30 mA (0,03 A) zapewnia kluczową ochronę uzupełniającą przed dotykiem bezpośrednim, co jest niezbędne dla ochrony zdrowia i życia użytkowników. Urządzenie posiada konstrukcję czterobiegunową (4P), co umożliwia kompleksowe zabezpieczenie układów trójfazowych, monitorując sumę prądów w trzech fazach oraz przewodzie neutralnym. Typ wyzwalania AC oznacza, że wyłącznik jest zoptymalizowany do wykrywania sinusoidalnych prądów przemiennych, co czyni go idealnym rozwiązaniem dla standardowych odbiorników domowych i biurowych.

• Niezawodność ABB: Seria F200 gwarantuje długowieczność i precyzję działania mechanizmu wyzwalającego.
• Kompaktowa budowa: Standardowa szerokość modułowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków zwiększa bezpieczeństwo obsługi technicznej.
• Wysoka wytrzymałość zwarciowa: Urządzenie zostało zaprojektowane tak, aby wytrzymać trudne warunki pracy w instalacjach budynkowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, w tym normę IEC/EN 61008, która określa standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki certyfikacji CE oraz licznym znakom jakości, inżynierowie i instalatorzy mogą mieć pewność, że wyłącznik F204 AC-25/0.03 przeszedł rygorystyczne testy laboratoryjne w zakresie czasu wyzwalania, wytrzymałości dielektrycznej oraz odporności na udary prądowe.

Zastosowanie

Wyłącznik różnicowoprądowy ABB F204 AC-25/0.03 znajduje szerokie zastosowanie przede wszystkim w sektorze mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD w układach sieciowych TN-S oraz TT. Ze względu na charakterystykę typu AC, jest on szczególnie polecany do obwodów, w których nie występują odkształcone przebiegi prądu stałego (np. proste grzejniki, oświetlenie żarowe, silniki indukcyjne bez falowników). Stanowi fundament ochrony przeciwporażeniowej w domach jednorodzinnych, mieszkaniach oraz biurach.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i gwarantuje trwałość połączenia. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 25 A oraz specyfikacją zacisków producenta. Po zakończeniu montażu oraz cyklicznie w trakcie eksploatacji, należy użyć przycisku "Test" (oznaczonego literą T) w celu weryfikacji poprawności działania mechanizmu różnicowoprądowego.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model F204 to wyłącznik typu RCCB, który chroni wyłącznie przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowy wyłącznik nadmiarowoprądowy (MCB).
• Co oznacza typ AC? Typ AC oznacza, że urządzenie reaguje na prądy różnicowe sinusoidalne przemienne. Nie jest przeznaczone do obwodów z zaawansowaną elektroniką generującą prądy pulsujące DC.
• Jak często należy naciskać przycisk TEST? Producent zaleca regularne sprawdzanie urządzenia, zazwyczaj raz na pół roku, aby upewnić się, że mechanizm mechaniczny nie uległ zatarciu.
• Czy można go stosować w sieciach trójfazowych? Tak, jest to wyłącznik 4-biegunowy, idealny do zabezpieczania całych rozdzielnic trójfazowych lub wybranych odbiorników siłowych.
