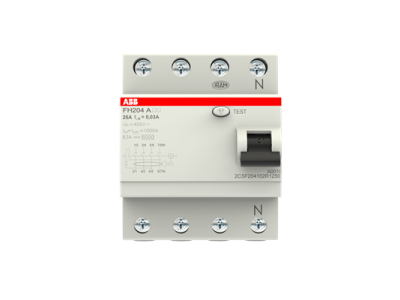

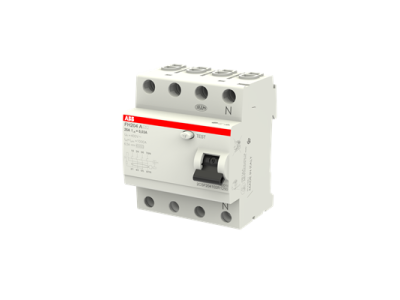

Wyłącznik różnicowoprądowy 4P 25A 30mA, typ A, FH204 A-25/0.03 | 2CSF204102R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 4P 25A 30mA, typ A FH204 A-25/0.03 to kluczowy element ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych. Zapewnia szybkie wyłączenie zasilania w przypadku wystąpienia zwarcia doziemnego lub prądu upływowego powyżej 30mA. Przeznaczony do pracy w obwodach trójfazowych, znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych i budowlanych.

• 4 bieguny (4P): Obejmuje wszystkie cztery przewody (L1, L2, L3, N) – dedykowany do instalacji trójfazowych z neutralnym.
• Prąd znamionowy 25A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 25A, odpowiedni dla średnich instalacji.
• Czułość 30mA: Wysoka czułość wykrywania prądów upływowych chroni przed porażeniem elektrycznym i minimalizuje ryzyko pożaru.
• Typ A: Reaguje na prądy upływowe stałe i przemienne, w tym na prądy pulsujące DC (np. zasilacze impulsowe, falowniki).
• Kompatybilność z aparaturą modułową: Standardowe szerokości 4 modułów (72mm) – idealne do montażu w szynach DIN.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dla wyłączników różnicowoprądowych typu A. posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Wyłącznik różnicowoprądowy 4P 25A 30mA, typ A znajduje zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.

• Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Instalacje z odbiornikami wrażliwymi na prądy upływowe (np. zasilacze, falowniki, urządzenia elektroniczne).
• Stosowany jako główne zabezpieczenie przeciwporażeniowe w obwodach zasilających maszyny i urządzenia przemysłowe.
• Ochrona instalacji zewnętrznych, np. na placach budowy lub w miejscach narażonych na wilgoć.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest wolny od napięcia. Wyłącznik montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiedniego odstępu od innych urządzeń, aby zapewnić swobodny przepływ powietrza. Połączenia powinny być wykonane zgodnie ze schematem zasilania, z uwzględnieniem kierunku przepływu prądu (zazwyczaj L1-L3 i N). Po montażu przeprowadzić test funkcjonalny przyciskiem „TEST”.

FAQ

• Czym różni się wyłącznik typu A od typu AC? Typ A reaguje na prądy upływowe stałe i przemienne, w tym na prądy pulsujące DC (np. zasilane przez falowniki). Typ AC działa jedynie na prądy przemienne – typ A jest bardziej uniwersalny i bezpieczniejszy.
• Jak często należy przeprowadzać test wyłącznika? Test funkcjonalny przyciskiem „TEST” należy wykonywać przynajmniej raz na 6 miesięcy. W instalacjach przemysłowych zaleca się częstsze testy w zależności od warunków eksploatacji.
• Czy wyłącznik 4P chroni przed zwarciem? Wyłącznik różnicowoprądowy nie zastępuje zabezpieczeń zwarciowych (np. bezpieczników topikowych lub wyłączników nadprądowych). Należy stosować go w połączeniu z odpowiednimi zabezpieczeniami zwarciowymi.
