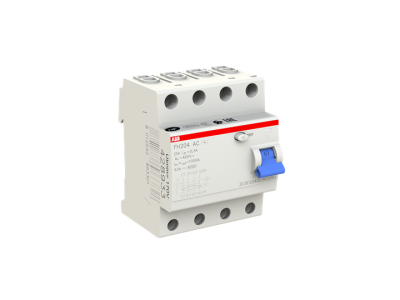

Wyłącznik różnicowoprądowy 4P 25A 300mA typ AC, FH204 AC-25/0.3 HOME | 2CSF204003R3250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-25/0.3, to zaawansowany aparat modułowy zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada cztery bieguny (4P), co czyni je idealnym rozwiązaniem do zabezpieczania obwodów trójfazowych w budownictwie mieszkaniowym i komercyjnym. Prąd znamionowy wynoszący 25 A pozwala na stabilną pracę w standardowych instalacjach odbiorczych, natomiast znamionowy prąd różnicowy o wartości 300 mA (0,3 A) sprawia, że aparat ten pełni przede wszystkim funkcję ochrony przeciwpożarowej, zapobiegając skutkom długotrwałych prądów upływu. Typ wyzwalania AC gwarantuje skuteczną reakcję na prądy różnicowe sinusoidalne przemienne, co jest standardem w większości domowych systemów zasilania.

• Liczba biegunów: 4P – pełna ochrona układów trójfazowych.
• Prąd znamionowy: 25 A – optymalny dla obwodów zasilających i rozdzielczych.
• Czułość różnicowa: 300 mA – dedykowana ochrona przeciwpożarowa instalacji.
• Typ AC: Wykrywanie sinusoidalnych prądów przemiennych.
• Seria FH200: Sprawdzona konstrukcja ABB zapewniająca długowieczność i niezawodność mechanizmu wyzwalającego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy IEC/EN 61008, która określa rygorystyczne zasady dotyczące konstrukcji i działania wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu użytkownik ma pewność, że aparat zadziała precyzyjnie w momencie wystąpienia upływu prądu do ziemi, chroniąc mienie i infrastrukturę budynku.

Zastosowanie

Wyłącznik ABB FH204 AC-25/0.3 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest szczególnie polecany jako główne zabezpieczenie różnicowoprądowe w rozdzielnicach domowych, gdzie wymagana jest ochrona przed pożarem wywołanym uszkodzeniem izolacji przewodów. Może być stosowany w obwodach zasilających urządzenia grzewcze, silniki trójfazowe o prostej charakterystyce oraz w ogólnych systemach rozdziału energii, gdzie nie występują odkształcone przebiegi prądu stałego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do instalacji na standardowej szynie montażowej DIN (TH35) o szerokości 35 mm. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 25 A. Po zakończeniu montażu oraz cyklicznie w trakcie eksploatacji, należy nacisnąć przycisk kontrolny „T” (Test) w celu zweryfikowania poprawności działania mechanizmu różnicowego.

FAQ

• Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim? Ze względu na czułość 300 mA, aparat ten służy głównie do ochrony przeciwpożarowej. Do ochrony ludzi przed porażeniem (dotyk bezpośredni) zaleca się stosowanie wyłączników o czułości 30 mA.
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ w standardowych instalacjach domowych.
• Czy mogę zamontować ten wyłącznik w instalacji jednofazowej? Choć technicznie jest to możliwe przy wykorzystaniu odpowiednich biegunów, do instalacji jednofazowych dedykowane są modele 2-biegunowe (2P).
