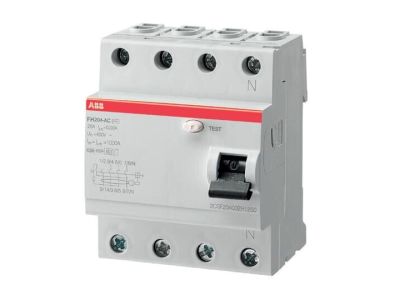

Wyłącznik różnicowoprądowy 4P 25A 100mA typ AC, FH204 AC-25/0.1 HOME | 2CSF204006R2250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-25/0.1, to profesjonalny komponent elektroinstalacyjny zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach budynkowych. Urządzenie charakteryzuje się konstrukcją czterobiegunową (4P), co czyni je idealnym rozwiązaniem do zabezpieczania obwodów trójfazowych. Prąd znamionowy wynoszący 25A pozwala na stabilne i bezpieczne przewodzenie energii w typowych domowych i komercyjnych układach zasilania. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 100mA (0,1A), który zapewnia skuteczną ochronę przed prądami upływu do ziemi, minimalizując ryzyko wystąpienia pożaru oraz uszkodzenia mienia. Typ AC oznacza, że wyłącznik jest zoptymalizowany do wykrywania prądów różnicowych przemiennych o przebiegu sinusoidalnym, co stanowi standard w większości instalacji domowych.

• Liczba biegunów: 4P – pełna ochrona układów trójfazowych.
• Prąd znamionowy (In): 25A – dostosowany do standardowych obciążeń instalacyjnych.
• Czułość różnicowa: 100mA – wysoka skuteczność w ochronie przeciwpożarowej.
• Typ wyzwalania: AC – detekcja prądów przemiennych sinusoidalnych.
• Seria HOME: Zoptymalizowana pod kątem niezawodności w budownictwie mieszkaniowym.

Zgodność z Normami

Produkt marki ABB został zaprojektowany z uwzględnieniem rygorystycznych standardów jakościowych. Wyłącznik FH204 AC-25/0.1 jest w pełni zgodny z międzynarodową normą produktową IEC/EN 61008, która określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiadanie certyfikatu CE potwierdza, że urządzenie spełnia wszystkie unijne dyrektywy dotyczące bezpieczeństwa użytkowania oraz ochrony środowiska, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru.

Zastosowanie

Wyłącznik różnicowoprądowy ABB FH204 znajduje szerokie zastosowanie w rozdzielnicach głównych i piętrowych w budownictwie jednorodzinnym oraz wielorodzinnym. Ze względu na próg zadziałania 100mA, urządzenie to jest szczególnie polecane jako zabezpieczenie przeciwpożarowe lub jako element ochrony w obwodach, gdzie naturalne prądy upływu mogłyby powodować niepożądane zadziałanie bardziej czułych wyłączników (np. 30mA). Jest to doskonały wybór do ochrony instalacji zasilających urządzenia stacjonarne, kotłownie czy systemy wentylacji.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego i trwałego montażu na standardowej szynie DIN (TS35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków śrubowych – odpowiedni moment dokręcania gwarantuje minimalną rezystancję styku i zapobiega nadmiernemu nagrzewaniu się przewodów przy pełnym obciążeniu 25A. Po zakończeniu prac montażowych i podaniu napięcia, niezbędne jest przeprowadzenie testu sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku TEST (oznaczonego literą T). Producent zaleca regularną weryfikację działania urządzenia, co pozwala na utrzymanie najwyższego poziomu bezpieczeństwa instalacji przez cały okres eksploatacji.

FAQ

• Czy wyłącznik 100mA chroni przed dotykiem bezpośrednim? Wyłączniki o czułości 100mA są traktowane głównie jako ochrona przeciwpożarowa. Do ochrony przed dotykiem bezpośrednim (ochrona uzupełniająca) standardowo stosuje się wyłączniki o prądzie różnicowym 30mA.
• Czym różni się typ AC od typu A? Typ AC wykrywa wyłącznie prądy różnicowe przemienne sinusoidalne, natomiast typ A reaguje dodatkowo na prądy pulsujące stałe, które mogą generować nowoczesne zasilacze impulsowe.
• Czy wyłącznik FH204 można stosować w przemyśle? Seria FH200 HOME jest dedykowana do zastosowań domowych i komercyjnych. W ciężkich warunkach przemysłowych ABB zaleca stosowanie serii profesjonalnej F200.
