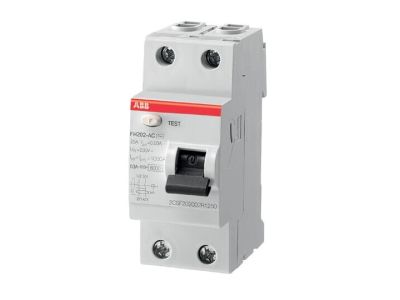

Wyłącznik różnicowoprądowy 2P 63A 30mA typ AC, FH202 AC-63/0.0 HOME | 2CSF202002R1630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH202 AC-63/0.03, to wysokiej klasy aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na stabilną pracę w obwodach o znacznym obciążeniu, często pełniąc rolę głównego zabezpieczenia różnicowoprądowego w rozdzielnicy. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) jest kluczowym parametrem dla ochrony życia ludzkiego, zapewniając szybkie odłączenie zasilania w momencie wykrycia upływu prądu do ziemi. Typ wyzwalania AC oznacza optymalizację pod kątem wykrywania sinusoidalnych prądów przemiennych, co czyni go idealnym rozwiązaniem dla standardowych odbiorników energii w gospodarstwach domowych.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe i techniczne. Spełnia wymagania międzynarodowej normy IEC/EN 61008, która definiuje zasady bezpieczeństwa i parametry pracy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i instalatorzy mają pewność, że aparat zachowa powtarzalność parametrów wyzwalania oraz trwałość mechaniczną nawet po wielu cyklach pracy.

Zastosowanie

• Ochrona przeciwporażeniowa w obwodach gniazd wtykowych ogólnego przeznaczenia w budownictwie mieszkaniowym.
• Zabezpieczenie instalacji oświetleniowych przed skutkami uszkodzenia izolacji.
• Zastosowanie w rozdzielnicach domowych i biurowych jako element ochrony uzupełniającej przy dotyku bezpośrednim.
• Systemy zasilania odbiorników o charakterystyce rezystancyjnej i indukcyjnej, niegenerujących odkształceń prądu stałego.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie DIN (TH-35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic modułowych. Podczas instalacji kluczowe jest zachowanie odpowiedniego momentu dokręcania zacisków klatkowych, co zapobiega przegrzewaniu się styków i gwarantuje długowieczność połączenia. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 63 A. Producent zaleca regularną weryfikację sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku TEST (oznaczonego literą T) w odstępach co najmniej półrocznych.

FAQ

• Czy ten wyłącznik chroni przed zwarciem? Nie, model FH202 to wyłącznik typu RCCB, który reaguje wyłącznie na prąd różnicowy (upływu). Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiedni wyłącznik nadprądowy (MCB).
• Co oznacza typ AC? Typ AC informuje, że urządzenie jest przeznaczone do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym.
• Czy urządzenie jest dwubiegunowe? Tak, oznaczenie 2P wskazuje na konstrukcję dwubiegunową, co pozwala na jednoczesne rozłączanie przewodu fazowego i neutralnego w instalacjach jednofazowych.
