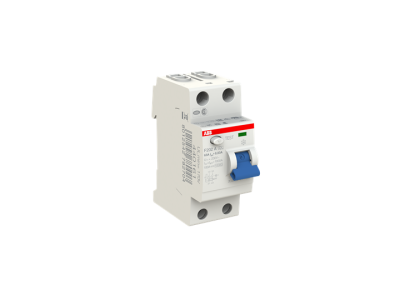

Wyłącznik różnicowoprądowy 2P 63A 30mA typ A, F202 A-63/0.03 STANDARD | 2CSF202101R1630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F202 A-63/0.03 to profesjonalny aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa użytkowników oraz ochrony instalacji elektrycznych przed skutkami prądów upływu. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu prądowym. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) gwarantuje skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim, reagując bezzwłocznie na pojawienie się niebezpiecznego upływu energii. Wykonanie w typie A sprawia, że wyłącznik jest czuły nie tylko na prądy sinusoidalnie zmienne, ale również na prądy pulsujące ze składową stałą, co jest kluczowe w nowoczesnych instalacjach nasyconych elektroniką, zasilaczami impulsowymi oraz systemami UPS.

• Konfiguracja 2P: Dwubiegunowa konstrukcja (1 faza + N) idealnie sprawdza się w zabezpieczaniu obwodów jednofazowych.
• Wysoka obciążalność: Prąd znamionowy 63 A umożliwia stosowanie aparatu jako głównego zabezpieczenia różnicowoprądowego w rozdzielnicach mieszkaniowych i komercyjnych.
• Typ wyzwalania A: Zapewnia szerszy zakres ochrony niż standardowe typy AC, reagując na odkształcone przebiegi prądu.
• Seria F200: Renomowana linia produktów ABB, cechująca się wysoką trwałością mechaniczną i precyzją działania.

Zgodność z Normami

Aparat ABB F202 A-63/0.03 został zaprojektowany i wyprodukowany zgodnie z międzynarodową normą IEC/EN 61008, która definiuje wymagania dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadmiarowoprądowego. Produkt posiada certyfikację potwierdzającą jego przydatność do pracy w trudnych warunkach, zapewniając stabilność parametrów czasowo-prądowych przez cały okres eksploatacji. Zastosowanie wysokiej jakości materiałów izolacyjnych podnosi bezpieczeństwo użytkowania i odporność na przebicia.

Zastosowanie

Wyłącznik jest dedykowany do szerokiego spektrum zastosowań, ze szczególnym uwzględnieniem budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Dzięki charakterystyce typu A, jest to optymalne rozwiązanie do ochrony obwodów zasilających:

• Sprzęt komputerowy i biurowy,
• Nowoczesne urządzenia AGD (pralki, zmywarki z inwerterami),
• Systemy oświetlenia LED,
• Ładowarki pojazdów elektrycznych małej mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być realizowany na standardowej szynie montażowej DIN (TH35) przez osobę posiadającą odpowiednie uprawnienia elektryczne. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 63 A, co zapewnia stabilność przesyłu energii.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania aparatu za pomocą przycisku kontrolnego. Producent zaleca regularne testowanie urządzenia (np. raz na pół roku) w celu weryfikacji sprawności mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik zastępuje bezpiecznik nadmiarowoprądowy? Nie, model F202 to wyłącznik różnicowoprądowy (RCCB). Do pełnej ochrony obwodu przed zwarciem i przeciążeniem należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (MCB).
• Dlaczego warto wybrać typ A zamiast AC? Typ A wykrywa prądy różnicowe pulsujące, które są generowane przez nowoczesne urządzenia elektroniczne. Typ AC może nie zadziałać poprawnie w obecności takich zakłóceń.
• Czy urządzenie można zasilać od góry i od dołu? Tak, konstrukcja zacisków ABB serii F200 pozwala na elastyczne doprowadzenie zasilania, co ułatwia oprzewodowanie rozdzielnicy.
