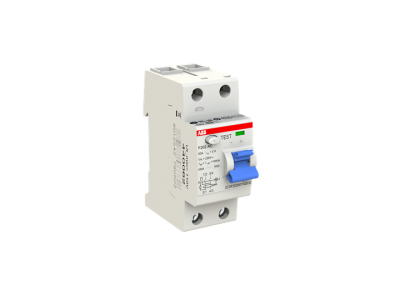

Wyłącznik różnicowoprądowy 2P 63A 100mA typ AC, F202 AC-63/0.1 STANDARD | 2CSF202001R2630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F202 AC-63/0.1, to profesjonalne urządzenie aparatury modułowej zaprojektowane w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie to pełni kluczową rolę w wykrywaniu prądów upływu do ziemi, co bezpośrednio przekłada się na ochronę mienia oraz zdrowia użytkowników. Prąd znamionowy wynoszący 63 Ampery (In) pozwala na stabilną pracę w obwodach o dużym obciążeniu, natomiast znamionowy prąd różnicowy o wartości 100 miliamperów (0,1 A) sprawia, że wyłącznik ten jest idealnym rozwiązaniem w zakresie ochrony przeciwpożarowej oraz ochrony przy dotyku pośrednim. Typ AC urządzenia oznacza, że jest ono przystosowane do wykrywania sinusoidalnych prądów przemiennych, co jest standardem w większości instalacji domowych i ogólnego przeznaczenia.

• Konstrukcja dwubiegunowa (2P): Zapewnia jednoczesne rozłączanie przewodu fazowego i neutralnego, co jest niezbędne dla pełnego odizolowania obwodu w przypadku awarii.
• Wysoka obciążalność: Prąd znamionowy 63A umożliwia zastosowanie urządzenia jako głównego zabezpieczenia różnicowoprądowego w rozdzielnicach piętrowych lub obiektowych.
• Czułość 100mA: Specjalistyczny próg zadziałania dedykowany do ochrony przed skutkami cieplnymi prądów upływu, minimalizujący ryzyko powstania pożaru.
• Niezawodność ABB: Seria F200 charakteryzuje się wysoką odpornością na przypadkowe wyzwolenia i długą żywotnością mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Wyłącznik spełnia wymagania normy IEC/EN 61008, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie przeszło rygorystyczne testy bezpieczeństwa, w tym badania wytrzymałości dielektrycznej oraz zdolności do bezpiecznego przerywania obwodu w sytuacjach awaryjnych.

Zastosowanie

Wyłącznik F202 AC-63/0.1 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest szczególnie polecany do:

• Instalacji domowych: Jako zabezpieczenie obwodów oświetleniowych lub grzewczych, gdzie wymagana jest ochrona przeciwpożarowa.
• Budynków użyteczności publicznej: W biurach i placówkach edukacyjnych, gdzie stabilność zasilania musi iść w parze z bezpieczeństwem.
• Systemów ochrony przeciwpożarowej: Ze względu na próg 100mA, urządzenie skutecznie zapobiega zapłonom izolacji spowodowanym prądami upływu.
• Rozdzielnic głównych: Jako element kaskadowego systemu ochrony różnicowoprądowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35) o szerokości 35 mm, co pozwala na łatwą integrację w większości typowych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków klatkowych, co zapobiega przegrzewaniu się styków. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 63A. Po zamontowaniu urządzenia konieczne jest przeprowadzenie testu działania za pomocą wbudowanego przycisku 'T' (Test), który należy naciskać regularnie (zgodnie z zaleceniami producenta, zazwyczaj raz na pół roku), aby zweryfikować sprawność mechanizmu wyzwalającego.

FAQ

• Czy typ AC chroni przed prądami pulsującymi DC? Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania sinusoidalnych prądów przemiennych. W przypadku obecności elektroniki generującej odkształcone przebiegi, należy rozważyć typ A lub B.
• Czy 100mA wystarczy do ochrony przed porażeniem bezpośrednim? Standardowo do ochrony przed dotykiem bezpośrednim (np. w gniazdkach łazienkowych) stosuje się wyłączniki 30mA. Model 100mA służy głównie do ochrony przeciwpożarowej i ochrony przy dotyku pośrednim.
• Czy wyłącznik posiada zabezpieczenie nadmiarowoprądowe? Nie, model F202 to wyłącznik typu RCCB, co oznacza, że chroni tylko przed prądem różnicowym. Musi być stosowany w szeregu z wyłącznikiem nadmiarowoprądowym (MCB) lub bezpiecznikiem topikowym.
