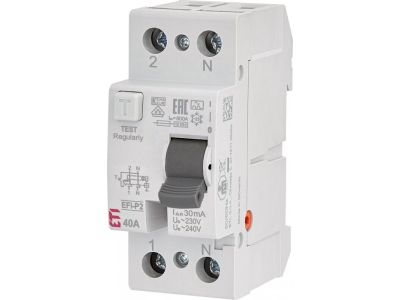

Wyłącznik różnicowoprądowy 2P 40A 30mA typ AC, EFI6-P2 | 002061252 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EFI6-P2 o numerze katalogowym 2061252 to zaawansowane urządzenie zabezpieczające od renomowanego producenta ETI, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Jako wyłącznik dwubiegunowy (2P), idealnie nadaje się do systemów jednofazowych, zapewniając skuteczne odłączenie zasilania w przypadku wykrycia upływu prądu.

• Czułość 30mA: Znamionowy prąd różnicowy na poziomie 30mA stanowi standard w ochronie przeciwporażeniowej uzupełniającej, chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem.
• Typ AC: Urządzenie jest zoptymalizowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest typowe dla standardowych odbiorników domowych i biurowych.
• Wysoka wytrzymałość zwarciowa: Konstrukcja aparatu pozwala na bezpieczną pracę w układach o spodziewanym prądzie zwarciowym, co podnosi niezawodność całej rozdzielnicy.
• Wskaźnik położenia styków: Wyraźna sygnalizacja optyczna pozwala na szybką weryfikację stanu pracy urządzenia, co jest kluczowe podczas prac serwisowych i diagnostycznych.

Zgodność z Normami

Wyłącznik EFI6-P2 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych aplikacjach. Spełnienie wymagań normy IEC/EN 61008-1 potwierdza, że aparat zachowuje swoje parametry ochronne w długim okresie eksploatacji. Urządzenie posiada certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania w nowoczesnym budownictwie na terenie Unii Europejskiej.

Zastosowanie

Model EFI6-P2 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w obiektach użyteczności publicznej oraz sektorze komercyjnym. Jest niezbędnym elementem każdej nowoczesnej rozdzielnicy elektrycznej, gdzie pełni rolę głównego zabezpieczenia przeciwporażeniowego dla obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD. Dzięki prądowi znamionowemu 40A, może służyć jako zabezpieczenie grupowe dla kilku obwodów końcowych, zapewniając selektywność i ciągłość zasilania w pozostałych częściach instalacji.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej funkcjonalności wyłącznika różnicowoprądowego. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (DIN), co znacząco skraca czas prefabrykacji rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy pełnym obciążeniu 40A.
• Podłączenie przewodów: Zaciski umożliwiają podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką), co zwiększa elastyczność podczas prac instalacyjnych.
• Przycisk TEST: Po zakończeniu montażu oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy nacisnąć przycisk testowy w celu sprawdzenia poprawności działania mechanizmu wyzwalającego.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. W przypadku instalacji z elektroniką generującą odkształcenia (np. falowniki), należy rozważyć typ A lub B.

2. Jaka jest szerokość modułowa tego urządzenia?
Wyłącznik EFI6-P2 zajmuje standardową szerokość dwóch modułów (36mm) w rozdzielnicy, co ułatwia planowanie miejsca na szynie DIN.

3. Czy urządzenie może pracować w temperaturach ujemnych?
Tak, aparatura ETI jest przystosowana do pracy w szerokim zakresie temperatur, jednak należy zawsze weryfikować specyficzne warunki otoczenia określone w karcie katalogowej dla danej serii EFI6.
