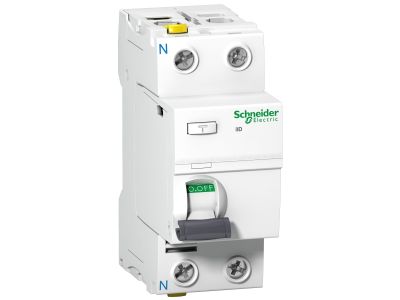

Wyłącznik różnicowoprądowy 2P 40A 30mA typ A, iID-40-2-30-A, Acti 9 | A9Z21240 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Acti9 iID o numerze katalogowym A9Z21240 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A oraz czułością na prąd upływu o wartości 30 mA, co czyni go idealnym elementem ochrony przeciwporażeniowej przy dotyku bezpośrednim. Jako wyłącznik typu A, aparat ten reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt IT.

• Niezawodność serii Acti9: System gwarantujący ciągłość zasilania i łatwość obsługi dzięki technologii VisiSafe oraz VisiTrip.
• Prąd znamionowy 40 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając stabilność termiczną.
• Czułość 30 mA: Zapewnia skuteczną ochronę ludzi przed skutkami porażenia prądem elektrycznym.
• Typ A: Rozszerzona charakterystyka wykrywania prądów upływu, niezbędna w obecności nowoczesnej elektroniki.
• Konstrukcja 2-biegunowa (2P): Przeznaczona do zabezpieczania obwodów jednofazowych w budownictwie mieszkaniowym i komercyjnym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, co gwarantuje powtarzalność parametrów wyzwalania oraz wysoką wytrzymałość mechaniczną i elektryczną. Stopień ochrony IP20 (z możliwością podniesienia do IP40 w obudowie) zapewnia bezpieczeństwo użytkowania i odporność na dostęp do części niebezpiecznych palcem.

Zastosowanie

Wyłącznik różnicowoprądowy iID-40-2-30-A znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych w obiektach biurowych, przemysłowych oraz mieszkalnych. Dzięki charakterystyce typu A, jest szczególnie zalecany tam, gdzie zainstalowane są urządzenia mogące generować odkształcone przebiegi prądu, takie jak pralki, zmywarki z inwerterami czy komputery.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długowieczność połączenia. Przewody fazowe i neutralne muszą być podłączone zgodnie z oznaczeniami na obudowie. Zaleca się regularne sprawdzanie poprawności działania mechanizmu poprzez naciskanie przycisku „Test” (oznaczonego literą T) co najmniej raz na pół roku, aby zweryfikować sprawność układu różnicowego.

FAQ

• Czy ten wyłącznik chroni przed zwarciem i przeciążeniem? Nie, wyłącznik różnicowoprądowy iID służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed zwarciem i przeciążeniem należy zastosować wyłącznik nadprądowy (MCB).
• Czym różni się typ A od typu AC? Typ A wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe, natomiast typ AC reaguje wyłącznie na prądy sinusoidalne. Typ A jest obecnie standardem wymaganym w wielu nowoczesnych instalacjach.
• Czy można go stosować w sieciach trójfazowych? Ten konkretny model jest 2-biegunowy i przeznaczony do obwodów jednofazowych (L+N). Do sieci trójfazowych należy wybrać model 4-biegunowy (4P).
