Wyłącznik różnicowoprądowy 2P 40A 300mA typ AC, iID-40-2-300-AC, Acti 9 | A9Z14240 Schneider Electric

Opis i Kluczowe Cechy

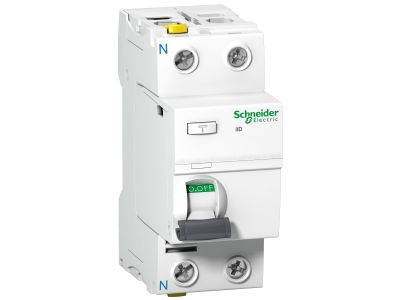

Wyłącznik różnicowoprądowy iID o numerze katalogowym A9Z14240 to zaawansowany komponent z renomowanej serii Acti9 od Schneider Electric. Urządzenie zostało zaprojektowane jako dwubiegunowy wyłącznik RCCB (Residual Current Circuit Breaker), który zapewnia skuteczną ochronę przeciwpożarową oraz ochronę przy dotyku pośrednim w instalacjach elektrycznych zasilanych prądem przemiennym. Prąd znamionowy wynoszący 40 A pozwala na stosowanie urządzenia w szerokim spektrum obwodów rozdzielczych, a znamionowy prąd różnicowy 300 mA (0,3 A) jest optymalnie dobrany do ochrony przed skutkami upływu prądu mogącego zainicjować pożar.

• Typ AC: Urządzenie jest dedykowane do wykrywania sinusoidalnych prądów upływu, co czyni go standardowym rozwiązaniem w klasycznych instalacjach budynkowych.
• Konstrukcja 2P: Dwubiegunowa budowa z zaciskiem neutralnym umieszczonym po lewej stronie (LEFT) ułatwia przejrzyste oprzewodowanie rozdzielnicy.
• Seria Acti9: Gwarantuje pełną kompatybilność z systemem szyn grzebieniowych oraz akcesoriami pomocniczymi, co znacząco skraca czas prefabrykacji.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację dzięki wyraźnej sygnalizacji stanu styków.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy PN-EN 61008-1, co potwierdza jego niezawodność jako aparatu do ochrony różnicowoprądowej w instalacjach niskiego napięcia. Wyłącznik iID-40-2-300-AC przeszedł zaawansowane testy wytrzymałości dielektrycznej oraz testy cykli łączeniowych, co gwarantuje długowieczność eksploatacji w wymagających warunkach przemysłowych i komercyjnych. Posiada certyfikację CE oraz znaki jakości uznanych międzynarodowych jednostek badawczych.

Zastosowanie

Wyłącznik o czułości 300 mA znajduje zastosowanie przede wszystkim jako zabezpieczenie drugiego stopnia lub główne zabezpieczenie przeciwpożarowe w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Jest idealnym rozwiązaniem w obwodach, gdzie wymagana jest selektywność względem wyłączników o wyższej czułości (np. 30 mA) lub tam, gdzie naturalne prądy upływu instalacji uniemożliwiają zastosowanie aparatów o mniejszym progu zadziałania. Doskonale sprawdza się w zasilaniu podrozdzielnic, obwodów oświetleniowych oraz maszyn o charakterze rezystancyjnym.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) zgodnie z dokumentacją techniczną producenta. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Położenie przewodu N: Zacisk neutralny znajduje się po lewej stronie urządzenia, co musi zostać uwzględnione przy projektowaniu mostkowania szynami łączeniowymi.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów sztywnych i giętkich o przekrojach dostosowanych do prądu 40 A, co zapewnia stabilne przesyłanie energii bez strat mocy.
• Regularne testowanie: Należy pamiętać o okresowym sprawdzaniu poprawności działania mechanizmu za pomocą przycisku "Test" umieszczonego na froncie obudowy.

FAQ

1. Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim?
Wyłącznik o czułości 300 mA służy głównie do ochrony przeciwpożarowej. Do ochrony ludzi przed porażeniem (dotyk bezpośredni) zaleca się stosowanie wyłączników o czułości 30 mA.

2. Co oznacza typ AC w tym urządzeniu?
Typ AC oznacza, że wyłącznik reaguje wyłącznie na prądy różnicowe sinusoidalne przemienne. Nie jest przeznaczony do obwodów, w których mogą wystąpić odkształcone przebiegi prądu stałego (np. za falownikami).

3. Czy mogę zamontować ten wyłącznik w dowolnej pozycji?
Tak, konstrukcja aparatury Acti9 pozwala na montaż w pionie lub poziomie na szynie DIN, jednak zaleca się zachowanie standardowej orientacji dla czytelności opisów w rozdzielnicy.
