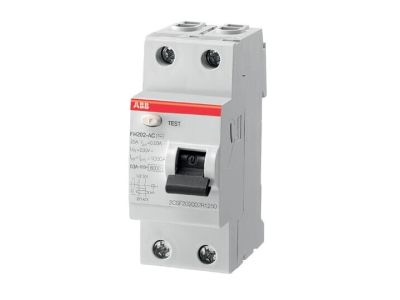

Wyłącznik różnicowoprądowy 2P 40A 300mA typ AC, FH202 AC-40/0.3 HOME | 2CSF202003R3400 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH202 AC-40/0.3, to zaawansowany aparat modułowy zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada prąd znamionowy wynoszący 40A, co pozwala na stabilną pracę w obwodach o znacznym obciążeniu, typowych dla nowoczesnego budownictwa mieszkaniowego. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 300 mA (0,3 A). Taka czułość sprawia, że aparat pełni przede wszystkim funkcję ochrony przeciwpożarowej, wykrywając prądy upływu do ziemi, które mogłyby doprowadzić do zapłonu izolacji lub innych elementów konstrukcyjnych. Wyłącznik charakteryzuje się typem wyzwalania AC, co oznacza pełną skuteczność w wykrywaniu sinusoidalnych prądów przemiennych. Dwubiegunowa konstrukcja (2P) umożliwia jednoczesne rozłączanie przewodu fazowego i neutralnego, co podnosi standard bezpieczeństwa podczas prac serwisowych.

• Prąd znamionowy: 40A – idealny do zabezpieczania całych sekcji rozdzielnicy.
• Czułość 300mA: Skuteczna bariera przeciwpożarowa dla instalacji.
• Typ AC: Przeznaczony do standardowych odbiorników prądu przemiennego.
• Seria HOME: Zoptymalizowana pod kątem niezawodności w zastosowaniach domowych.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe marki ABB. Spełnia wymagania międzynarodowej normy IEC/EN 61008, która definiuje zasady konstrukcji i testowania wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry techniczne przez cały okres eksploatacji, a czas zadziałania mechanizmu wyzwalającego mieści się w granicach bezpieczeństwa określonych przez przepisy elektroenergetyczne.

Zastosowanie

Wyłącznik ABB FH202 AC-40/0.3 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym o mniejszej skali. Ze względu na prąd różnicowy 300mA, nie jest on stosowany jako bezpośrednia ochrona przed dotykiem pośrednim w obwodach gniazd wtykowych (gdzie wymagane jest 30mA), lecz jako zabezpieczenie główne lub w obwodach zasilających urządzenia, gdzie priorytetem jest ochrona mienia przed skutkami awarii izolacji. Jest to doskonałe rozwiązanie do ochrony obwodów oświetleniowych, systemów ogrzewania elektrycznego oraz jako element kaskadowego systemu ochrony różnicowoprądowej w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35) o szerokości 35 mm, co zapewnia kompatybilność z większością nowoczesnych rozdzielnic modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć zjawiska utleniania przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje niską rezystancję połączenia.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania mechanizmu poprzez naciśnięcie przycisku „T”. Producent zaleca regularne testowanie aparatu w celu weryfikacji sprawności mechanicznej wyzwalacza.

FAQ

1. Czy ten wyłącznik chroni przed porażeniem prądem przy dotyku bezpośrednim?
Model o czułości 300mA służy głównie do ochrony przeciwpożarowej. Do ochrony ludzi przed porażeniem w obwodach gniazd zaleca się stosowanie wyłączników o czułości 30mA.

2. Co oznacza typ AC w tym urządzeniu?
Typ AC oznacza, że wyłącznik jest zaprojektowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Jest to standardowe rozwiązanie dla większości domowych odbiorników energii.

3. Czy wyłącznik FH202 posiada zabezpieczenie nadmiarowoprądowe?
Nie, jest to wyłącznik typu RCCB. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB) o odpowiednim prądzie znamionowym.
