Wyłącznik różnicowoprądowy 2P 40A 100mA typ AC, F202 AC-40/0.1 STANDARD | 2CSF202001R2400 ABB

Opis i Kluczowe Cechy

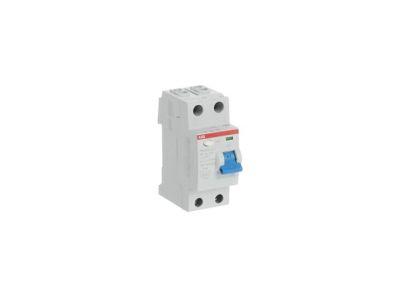

Wyłącznik różnicowoprądowy ABB z serii F200, model F202 AC-40/0.1, to profesjonalny element aparatury modułowej zaprojektowany do skutecznej ochrony ludzi oraz mienia przed skutkami prądów upływowych. Prąd znamionowy wynoszący 40 A pozwala na bezpieczną obsługę obwodów o znacznym poborze mocy, zapewniając stabilność pracy instalacji. Urządzenie charakteryzuje się znamionowym prądem różnicowym na poziomie 100 mA (0,1 A), co pozycjonuje je jako doskonałe zabezpieczenie przeciwpożarowe oraz środek ochrony przy dotyku pośrednim. Typ AC oznacza, że wyłącznik jest zoptymalizowany do wykrywania sinusoidalnych prądów przemiennych, co jest standardem w klasycznych instalacjach budynkowych. Dwubiegunowa konstrukcja (2P) gwarantuje pełne bezpieczeństwo poprzez jednoczesne odcięcie toru fazowego i neutralnego w momencie wykrycia nieprawidłowości.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC/EN 61008, co potwierdza jego wysoką jakość i niezawodność w warunkach przemysłowych oraz domowych. Wyłączniki serii F200 przechodzą drobiazgowe testy fabryczne, co zapewnia powtarzalność parametrów wyzwalania. Urządzenie jest dopuszczone do użytku w profesjonalnych systemach rozdziału energii, posiadając wszelkie niezbędne certyfikaty bezpieczeństwa wymagane na rynku europejskim.

Zastosowanie

Model F202 AC-40/0.1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywność lub ochrona przed pożarem wywołanym uszkodzeniem izolacji. Jest idealnym wyborem do rozdzielnic w budynkach mieszkalnych, biurowych oraz w lekkim przemyśle. Ze względu na prąd różnicowy 100 mA, wyłącznik ten jest często stosowany jako zabezpieczenie główne w mniejszych rozdzielnicach lub w obwodach zasilających urządzenia o wyższym naturalnym prądzie upływu, gdzie standardowe wyłączniki 30 mA mogłyby powodować uciążliwe, nieuzasadnione zadziałania.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Wyłącznik umożliwia podłączenie przewodów o przekroju dostosowanym do prądu 40 A, co zazwyczaj wymaga zastosowania linek lub drutów miedzianych o przekroju do 25 mm². Po zakończeniu montażu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania mechanizmu za pomocą wbudowanego przycisku TEST. Zaleca się przeprowadzanie takiego testu okresowo, zgodnie z lokalnymi przepisami i zaleczeniami producenta.

FAQ

• Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim? Przy czułości 100 mA urządzenie stanowi ochronę uzupełniającą i przeciwpożarową; do ochrony przed dotykiem bezpośrednim zazwyczaj wymagane są wyłączniki o czułości 30 mA.
• Czy typ AC wykrywa prądy pulsujące DC? Nie, typ AC jest przeznaczony wyłącznie do sinusoidalnych prądów przemiennych. Do odbiorników generujących odkształcenia (np. nowoczesna elektronika, zasilacze) zaleca się typ A.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje dwa standardowe moduły (36 mm) na szynie DIN.
