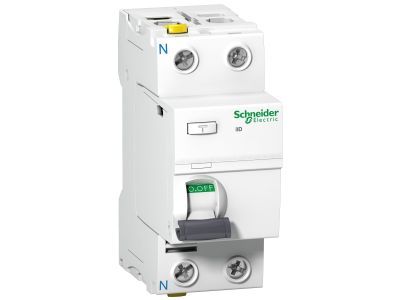

Wyłącznik różnicowoprądowy 2P 40A 100mA typ A, iID-40-2-100-A, Acti 9 | A9Z22240 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy iID o numerze katalogowym A9Z22240 to zaawansowany komponent z renomowanej serii Acti9 od Schneider Electric, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A oraz czułością na prąd różnicowy o wartości 100 mA. Jako wyłącznik typu A, zapewnia on skuteczną ochronę nie tylko przy sinusoidalnych prądach przemiennych, ale również przy wyprostowanych prądach pulsujących, co jest kluczowe w nowoczesnych instalacjach nasyconych elektroniką.

• Konstrukcja 2-biegunowa: Przystosowana do pracy w sieciach jednofazowych, zapewniając pełne odcięcie obwodu w sytuacjach awaryjnych.
• Położenie bieguna neutralnego: Znajduje się po lewej stronie (LEFT), co ułatwia przejrzyste oprzewodowanie rozdzielnicy.
• Technologia Acti9: Gwarantuje pełną kompatybilność z systemem szyn grzebieniowych oraz akcesoriami pomocniczymi, takimi jak styki pomocnicze czy wyzwalacze.
• Wysoka wytrzymałość: Solidna obudowa i mechanizm przełączający zapewniają długą żywotność eksploatacyjną nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność jako elementu ochrony przeciwporażeniowej i przeciwpożarowej. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, co jest gwarancją bezpieczeństwa dla użytkowników końcowych oraz instalatorów. Stopień ochrony IP20 (zgodnie z IEC 60529) zapewnia bezpieczną obsługę, a po zamontowaniu w odpowiedniej obudowie modułowej, stopień ten wzrasta do IP40, chroniąc urządzenie przed dostępem ciał obcych.

Zastosowanie

Wyłącznik różnicowoprądowy iID-40-2-100-A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Ze względu na czułość 100 mA, urządzenie to jest idealnym rozwiązaniem do ochrony przeciwpożarowej, ograniczając ryzyko zapłonu spowodowanego prądami upływu do ziemi. Jest szczególnie polecane w obwodach zasilających odbiorniki generujące odkształcone przebiegi prądu, takie jak zasilacze impulsowe, falowniki jednofazowe czy nowoczesne oświetlenie LED, gdzie standardowe wyłączniki typu AC mogłyby nie zadziałać prawidłowo.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm). Aby zapewnić optymalną pracę i trwałość połączenia, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe wymagają precyzyjnego dokręcenia zgodnie ze specyfikacją producenta, co zapobiega przegrzewaniu się styków przy prądzie znamionowym 40 A.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów sztywnych oraz giętkich o odpowiednim przekroju, co zapewnia stabilne przesyłanie energii bez strat rezystancyjnych.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji należy używać przycisku kontrolnego "Test" umieszczonego na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model iID jest wyłącznikiem typu RCCB i służy wyłącznie do ochrony różnicowoprądowej. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to wyższy standard ochrony niż w przypadku typu AC.
• Czy mogę zamontować ten wyłącznik, jeśli zasilanie przychodzi od dołu? Tak, konstrukcja aparatów Acti9 iID pozwala na zasilanie zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas prefabrykacji rozdzielnic.
