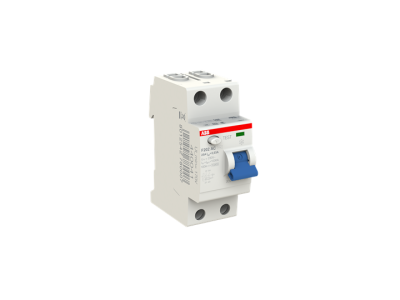

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, F202 AC-25/0.03 STANDARD | 2CSF202001R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F202 AC-25/0.03, to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako kluczowy element aparatury modułowej, wyłącznik ten pełni funkcję ochrony przeciwporażeniowej przy dotyku pośrednim oraz ogranicza skutki uszkodzenia izolacji, co bezpośrednio przekłada się na ochronę przeciwpożarową obiektu. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A oraz znamionowym prądem różnicowym 30mA, co czyni go idealnym rozwiązaniem do ochrony obwodów gniazdowych i oświetleniowych.

• Typ wyzwalania AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów upływu, co jest standardem w większości domowych i komercyjnych instalacji prądu przemiennego.
• Konstrukcja dwubiegunowa (2P): Zapewnia pełne odcięcie toru fazowego oraz neutralnego w przypadku wykrycia nieprawidłowości w obwodzie.
• Wysoka trwałość mechaniczna: Seria F200 od ABB słynie z niezawodności, oferując tysiące cykli łączeniowych bez utraty parametrów technicznych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy urządzenia ułatwia diagnostykę i podnosi bezpieczeństwo personelu obsługującego rozdzielnicę.

Zgodność z Normami

Wyłącznik różnicowoprądowy ABB F202 AC-25/0.03 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w każdych warunkach eksploatacyjnych. Urządzenie spełnia wymagania normy IEC/EN 61008, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu produkt może być stosowany w profesjonalnych instalacjach wymagających certyfikowanych komponentów o potwierdzonej charakterystyce czasowo-prądowej.

Zastosowanie

Dzięki swojej charakterystyce, model F202 AC-25/0.03 znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej. Jest to rozwiązanie dedykowane do:

• Zabezpieczania obwodów końcowych w mieszkaniach i domach jednorodzinnych.
• Ochrony urządzeń AGD i RTV pracujących w standardowych sieciach prądu przemiennego.
• Zastosowań w rozdzielnicach piętrowych, gdzie wymagana jest selektywność i precyzja działania.
• Instalacji w biurach, gdzie dominuje obciążenie rezystancyjne i indukcyjne bez zaawansowanych układów energoelektronicznych wymagających typu A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację w nowoczesnych rozdzielnicach. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Urządzenie posiada czytelne oznaczenia zacisków, co minimalizuje ryzyko błędnego podłączenia toru neutralnego.

FAQ

1. Jak często należy sprawdzać działanie wyłącznika?
Zaleca się regularne testowanie urządzenia za pomocą wbudowanego przycisku "Test" (oznaczonego literą T) przynajmniej raz na pół roku. Pozwala to zweryfikować sprawność mechanizmu wyzwalającego.

2. Czy wyłącznik typu AC chroni przed prądami pulsującymi DC?
Nie, wyłącznik typu AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów przemiennych. W przypadku instalacji z dużą ilością elektroniki (np. falowniki, zasilacze impulsowe), należy rozważyć zastosowanie wyłącznika typu A.

3. Czy urządzenie można zasilać od góry lub od dołu?
Tak, konstrukcja zacisków ABB F200 pozwala na elastyczne doprowadzenie zasilania, jednak zawsze należy trzymać się schematu ideowego umieszczonego na obudowie produktu.
