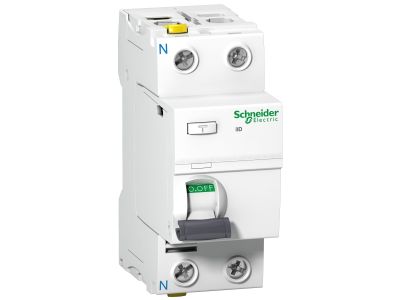

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A, iID-25-2-30-A, Acti 9 | A9Z21225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Acti9 iID o numerze katalogowym A9Z21225 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Jako kluczowy element nowoczesnej aparatury modułowej, wyłącznik ten został zaprojektowany do realizacji funkcji samoczynnego wyłączenia zasilania w sytuacjach krytycznych, takich jak bezpośredni kontakt człowieka z częściami pod napięciem lub uszkodzenie izolacji roboczej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na jego szerokie zastosowanie w obwodach odbiorczych o standardowym obciążeniu.

• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy wyprostowane pulsacyjne, co jest niezbędne w dobie powszechnego stosowania zasilaczy impulsowych, elektronarzędzi i nowoczesnego sprzętu AGD.
• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi standard w ochronie uzupełniającej przed porażeniem prądem elektrycznym (ochrona przeciwporażeniowa).
• Konfiguracja 2P: Dwubiegunowa konstrukcja pozwala na jednoczesne rozłączanie toru fazowego oraz neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację obwodów dzięki wyraźnej sygnalizacji stanu styków.
• Wskaźnik VisiTrip: Umożliwia szybką identyfikację uszkodzonego obwodu poprzez widoczne rozróżnienie wyzwolenia elektrycznego od ręcznego wyłączenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektrotechnicznych. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która określa standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry techniczne przez cały okres eksploatacji, zapewniając deklarowany poziom bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowoprądowy iID-25-2-30-A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia, obwodów oświetleniowych w łazienkach oraz zasilania urządzeń biurowych. Dzięki charakterystyce typu A, jest szczególnie zalecany tam, gdzie zainstalowane są odbiorniki generujące odkształcenia przebiegu prądu, takie jak pralki, zmywarki z inwerterami czy komputery. W sektorze przemysłowym sprawdza się w rozdzielnicach oddziałowych jako element ochrony końcowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie symetrycznej 35 mm, co ułatwia organizację aparatury w rozdzielnicy.
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną Schneider Electric).
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów sztywnych oraz giętkich (z tulejkami) o odpowiednio dobranym przekroju, co gwarantuje stabilne przesyłanie energii.
• Testowanie: Po instalacji oraz okresowo w trakcie eksploatacji należy używać przycisku kontrolnego "Test" umieszczonego na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.

FAQ

1. Czym różni się typ A od typu AC?
Typ AC reaguje wyłącznie na prądy różnicowe sinusoidalne. Typ A, zastosowany w tym modelu, reaguje dodatkowo na prądy pulsacyjne stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych instalacjach z dużą ilością elektroniki.

2. Czy ten wyłącznik posiada zabezpieczenie nadmiarowoprądowe?
Nie, model iID jest czystym wyłącznikiem różnicowoprądowym. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (np. serii iC60).

3. Czy można go stosować w sieciach trójfazowych?
Ten konkretny model jest dwubiegunowy (2P) i przeznaczony jest do obwodów jednofazowych (L+N). Do sieci trójfazowych należy wybrać wersję czterobiegunową (4P).
