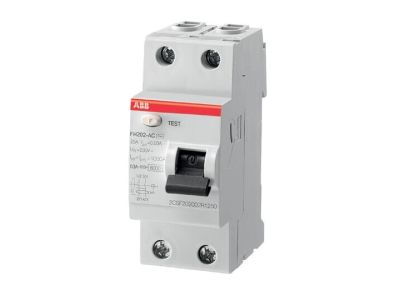

Wyłącznik różnicowoprądowy 2P 25A 300mA typ AC, FH202 AC-25/0.3 HOME | 2CSF202003R3250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH202 AC-25/0.3, to zaawansowany aparat modułowy zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada prąd znamionowy wynoszący 25 A, co pozwala na efektywną współpracę z typowymi odbiornikami w gospodarstwach domowych. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 300 mA (0,3 A) – taka czułość sprawia, że wyłącznik pełni przede wszystkim funkcję ochrony przeciwpożarowej, wykrywając upływy prądu do ziemi, które mogłyby doprowadzić do zapłonu materiałów palnych. Konstrukcja dwubiegunowa (2P) umożliwia skuteczne odłączanie zarówno przewodu fazowego, jak i neutralnego w przypadku wykrycia nieprawidłowości. Typ AC oznacza, że aparat jest zoptymalizowany pod kątem wykrywania sinusoidalnych prądów przemiennych, co jest standardem w klasycznych instalacjach oświetleniowych i grzewczych.

• Prąd znamionowy 25 A: Zapewnia stabilną pracę w obwodach o umiarkowanym obciążeniu.
• Czułość 300 mA: Skuteczna ochrona przed skutkami prądów upływowych mogących wywołać pożar.
• Typ AC: Reakcja na sinusoidalne prądy różnicowe przemienne.
• Seria Home: Specjalnie wyselekcjonowana linia produktów ABB dedykowana do budownictwa mieszkaniowego, łącząca niezawodność z ekonomią.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy IEC/EN 61008, co potwierdza jego zdolność do bezawaryjnej pracy w charakterystyce bezzwłocznej. Dzięki rygorystycznym testom laboratoryjnym ABB, aparat gwarantuje powtarzalność parametrów wyzwalania, co jest kluczowe dla ochrony mienia i zdrowia użytkowników instalacji niskiego napięcia.

Zastosowanie

Wyłącznik FH202 AC-25/0.3 znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych w budownictwie jednorodzinnym oraz wielorodzinnym. Ze względu na prąd różnicowy 300 mA, jest on szczególnie polecany jako zabezpieczenie wstępne lub dedykowane dla obwodów, w których nie jest wymagana czułość 30 mA (ochrona przeciwporażeniowa bezpośrednia), ale niezbędna jest ochrona przed skutkami cieplnymi prądów upływu. Idealnie sprawdza się w zasilaniu kotłowni, garaży czy systemów ogrzewania podłogowego, gdzie naturalne prądy upływu mogą być wyższe niż w standardowych obwodach gniazdowych.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35) o szerokości 35 mm, co zapewnia pełną kompatybilność z większością nowoczesnych rozdzielnic modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego dociśnięcia przewodów, aby zminimalizować rezystancję styku i zapobiec przegrzewaniu się połączeń.
• Przekrój przewodów: Zaciski są przystosowane do współpracy z przewodami typu drut oraz linka (z tulejką), co pozwala na elastyczne dopasowanie do projektu instalacji.
• Przycisk Test: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania mechanizmu za pomocą wbudowanego przycisku kontrolnego "T". Zaleca się powtarzanie tej czynności w regularnych odstępach czasu (np. raz na pół roku).

FAQ

1. Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim?
Model o czułości 300 mA służy głównie do ochrony przeciwpożarowej. Do ochrony ludzi przed porażeniem (dotyk bezpośredni) standardowo stosuje się wyłączniki o czułości 30 mA.

2. Co oznacza typ AC?
Typ AC wskazuje, że wyłącznik reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym przemiennym. Nie jest przeznaczony do obwodów, w których mogą wystąpić odkształcone przebiegi prądu stałego (np. zaawansowana elektronika, falowniki).

3. Czy wyłącznik można zamontować w dowolnej pozycji?
Tak, konstrukcja aparatów ABB pozwala na montaż w pionie lub poziomie na szynie DIN, bez wpływu na parametry wyzwalania mechanizmu różnicowoprądowego.
