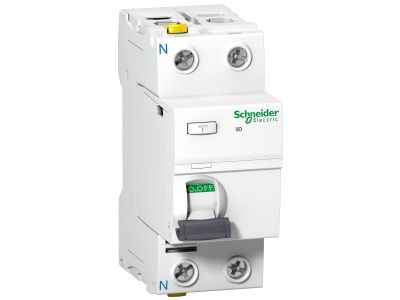

Wyłącznik różnicowoprądowy 2P 25A 10mA typ AC, iID-25-2-10-AC, Acti 9 | A9Z10225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Acti9 iID o numerze katalogowym A9Z10225 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Jako kluczowy element nowoczesnej aparatury modułowej, wyłącznik ten realizuje funkcję samoczynnego wyłączenia zasilania w sytuacjach krytycznych, takich jak bezpośrednie porażenie prądem elektrycznym lub uszkodzenie izolacji roboczej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz wyjątkowo wysoką czułością na prąd różnicowy o wartości 10 mA. Typ wyzwalania AC oznacza, że aparat jest zoptymalizowany do wykrywania sinusoidalnych prądów upływu, co jest standardem w obwodach oświetleniowych i gniazdowych ogólnego przeznaczenia.

• Wysoka czułość (10 mA): Zapewnia najwyższy poziom ochrony uzupełniającej, niezbędny w pomieszczeniach o zwiększonym ryzyku (np. łazienki, laboratoria).
• Konfiguracja 2P: Dwubiegunowa konstrukcja pozwala na skuteczne monitorowanie i odłączanie zarówno przewodu fazowego, jak i neutralnego.
• Seria Acti9: Gwarantuje pełną kompatybilność z systemem szyn łączeniowych i akcesoriów pomocniczych Schneider Electric.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację dzięki wyraźnej sygnalizacji stanu styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektrotechnicznych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która określa parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Posiada certyfikację potwierdzającą stopień ochrony IP20 (zgodnie z IEC 60529), który po zamontowaniu w odpowiedniej rozdzielnicy modułowej wzrasta do poziomu IP40, chroniąc użytkownika przed dotykiem części czynnych.

Zastosowanie

Ze względu na prąd różnicowy o wartości 10 mA, wyłącznik iID-25-2-10-AC znajduje zastosowanie wszędzie tam, gdzie wymagana jest szczególna ochrona przeciwporażeniowa. Jest idealnym rozwiązaniem do zabezpieczania obwodów w łazienkach, saunach, warsztatach oraz w zasilaniu urządzeń medycznych i laboratoryjnych. W sektorze komercyjnym i przemysłowym stosuje się go do ochrony końcowych obwodów odbiorczych, gdzie występuje ryzyko kontaktu człowieka z wodą lub wilgotnym podłożem. Urządzenie skutecznie monitoruje bilans prądowy, reagując natychmiastowo w przypadku wykrycia asymetrii między prądem wpływającym a wypływającym z obwodu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać następujących wytycznych:

• Moment dokręcania: Zaciski windowe wymagają dokręcenia z odpowiednią siłą (zgodnie z dokumentacją techniczną), co zapobiega przegrzewaniu się styków przy prądzie znamionowym 25 A.
• Przekrój przewodów: Urządzenie umożliwia podłączenie przewodów sztywnych i giętkich o odpowiednio dobranym przekroju, zapewniając stabilne przesyłanie energii.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji należy używać przycisku kontrolnego "T" (Test) umieszczonego na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.
• Pozycja montażowa: Aparat może być montowany w pionie lub poziomie, zachowując swoje parametry robocze.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model iID jest wyłącznikiem różnicowoprądowym bez członu nadmiarowoprądowego. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (np. serii iC60).

2. Co oznacza typ AC w tym urządzeniu?
Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania prądów różnicowych o przebiegu sinusoidalnym. Jest to najczęściej stosowany typ w standardowych instalacjach domowych.

3. Dlaczego wybrano czułość 10 mA zamiast standardowych 30 mA?
Czułość 10 mA jest stosowana w obwodach o podwyższonym ryzyku porażenia, zapewniając szybszą reakcję przy mniejszym prądzie upływu, co jest kluczowe dla bezpieczeństwa w wilgotnych pomieszczeniach.
