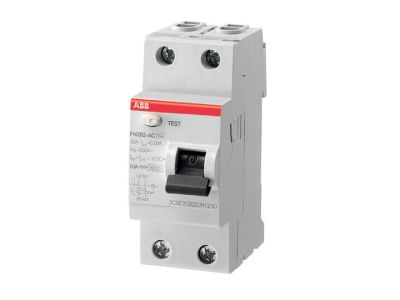

Wyłącznik różnicowoprądowy 2P 25A 100mA typ AC, FH202 AC-25/0.1 HOME | 2CSF202006R2250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH202 AC-25/0.1, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A, co pozwala na efektywną pracę w obwodach o standardowym obciążeniu domowym i komercyjnym. Jako wyłącznik dwubiegunowy (2P), zapewnia on skuteczne odłączenie zarówno przewodu fazowego, jak i neutralnego w sytuacji wykrycia upływu prądu.

• Czułość 100mA: Znamionowy prąd różnicowy na poziomie 100 mA (0,1 A) sprawia, że urządzenie idealnie nadaje się jako zabezpieczenie przeciwpożarowe oraz ochrona uzupełniająca w instalacjach, gdzie wymagany jest wyższy próg zadziałania niż standardowe 30mA.
• Typ AC: Wyłącznik jest przystosowany do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w większości odbiorników domowych.
• Seria HOME: Specjalnie zoptymalizowana linia produktów ABB łącząca niezawodność marki premium z wymaganiami stawianymi instalacjom budownictwa mieszkaniowego.
• Trwałość mechaniczna: Solidna konstrukcja obudowy gwarantuje długowieczność i odporność na trudne warunki pracy w rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych sytuacjach. Wyłącznik spełnia wymagania normy IEC/EN 61008, która definiuje parametry pracy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu instalatorzy mają pewność, że urządzenie zadziała w określonym czasie i przy określonym prądzie upływu, chroniąc mienie przed skutkami awarii izolacji.

Zastosowanie

Wyłącznik ABB FH202 AC-25/0.1 znajduje szerokie zastosowanie przede wszystkim w sektorze mieszkaniowym oraz w budynkach użyteczności publicznej. Ze względu na prąd różnicowy 100mA, jest on często stosowany jako:

• Zabezpieczenie główne w mniejszych rozdzielnicach, chroniące przed ryzykiem pożaru wywołanego prądami upływu.
• Ochrona obwodów zasilających urządzenia, które generują naturalne, niewielkie upływy prądu, gdzie czułość 30mA mogłaby powodować nieuzasadnione wyłączenia.
• Zabezpieczenie instalacji w budynkach jednorodzinnych, garażach oraz pomieszczeniach gospodarczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu 25A, co gwarantuje stabilne przesyłanie energii bez strat.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy regularnie (zgodnie z instrukcją) sprawdzać poprawność działania mechanizmu wyzwalającego za pomocą wbudowanego przycisku testowego.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model FH202 to wyłącznik różnicowoprądowy (RCCB), który chroni przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że urządzenie reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ w standardowych instalacjach oświetleniowych i gniazdowych.

3. Czy mogę zamontować ten wyłącznik w łazience?
W obwodach łazienkowych zazwyczaj wymagana jest czułość 30mA dla ochrony przeciwporażeniowej ludzi. Model 100mA służy głównie jako ochrona przeciwpożarowa lub w specyficznych konfiguracjach sieciowych.
