Wyłącznik różnicowo-prądowy z członem nadprądowym RCBO 1P+N 6kA B 6A/30mA Typ A QuickConnect | ADS906D Hager

Przejdź na koniec galerii

Przejdź na początek galerii

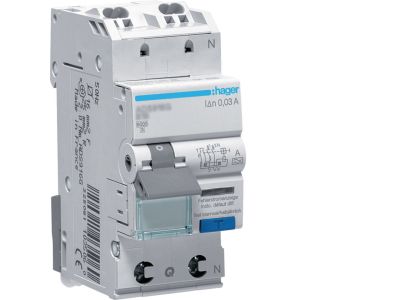

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Hager

Producent

Hager

Kod

1292798

EAN

3250611068112

Kod Producenta

ADS906D

Wyłącznik różnicowo-prądowy z członem nadprądowym RCBO 1P+N 6kA B 6A/30mA Typ A QuickConnect

Informacja o Produkcie

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADS906D to kompaktowe urządzenie 1P+N o znamionowym prądzie wyzwalania 6A i prądzie różnicowym 30mA Typ A. Charakterystyka B gwarantuje szybkie wyzwalanie przy zwarciach, a zdolność zwarciowa 6kA zapewnia odpowiedni poziom ochrony w typowych instalacjach. System QuickConnect umożliwia szybki i pewny montaż przewodów bez użycia narzędzi.

Charakterystyka B 6A: Zapewnia selektywne wyzwalanie w przypadku przeciążeń i zwarć w obwodach o małej mocy, chroniąc przewody i odbiorniki.
Prąd różnicowy 30mA Typ A: Skuteczna ochrona przeciwporażeniowa, w tym dla odbiorników generujących składowe stałe (np. elektronika, falowniki).
Zdolność zwarciowa 6kA: Wytrzymałość na prądy zwarciowe do 6 kA, odpowiednia dla domowych i biurowych rozdzielnic.
System QuickConnect: Umożliwia szybkie podłączenie przewodów bez użycia śrubokręta, skracając czas instalacji.
Wbudowany przycisk TEST: Pozwala na regularne sprawdzanie sprawności wyłącznika różnicowoprądowego zgodnie z wymaganiami bezpieczeństwa.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich europejskich norm dotyczących wyłączników różnicowoprądowych z członem nadprądowym. Posiada certyfikat CE i jest zgodny z powszechnie stosowanymi standardami w instalacjach elektrycznych.

Zastosowanie

Wyłącznik RCBO ADS906D znajduje zastosowanie wszędzie tam, gdzie wymagana jest łączna ochrona przeciążeniowa, zwarciowa i przeciwporażeniowa w jednym module.

Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
Zabezpieczenie obwodów oświetleniowych z odbiornikami generującymi wyższe harmoniczne.
Instalacje z urządzeniami elektronicznymi, komputerami, sprzętem RTV/AGD (obwody z ładowarkami, zasilaczami impulsowymi).
Jako zabezpieczenie wyjściowe w rozdzielnicach modułowych, gdzie wymagana jest szybka reakcja na zwarcia (charakterystyka B).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). System QuickConnect ułatwia podłączenie przewodów o odpowiednim przekroju – należy dobrać przekrój zgodnie z prądem znamionowym i obciążeniem. Moment dokręcania (jeśli dotyczy tradycyjnych zacisków) – stosować się do dokumentacji producenta. Po zamontowaniu wykonać test przyciskiem TEST.

FAQ

Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nie ma podświetlenia. Sprawność urządzenia można sprawdzić za pomocą wbudowanego przycisku TEST oraz obserwując położenie dźwigni (załączony/wyłączony).
Jaki jest stopień ochrony tego RCBO? Producent nie podaje konkretnego stopnia IP, jednak jak większość aparatury modułowej montowanej na szynie DIN w rozdzielnicy, standardowo charakteryzuje się stopniem ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm).
Czy mogę stosować ten wyłącznik w obwodach trójfazowych? Nie, wyłącznik jest przeznaczony do obwodów 1-fazowych 1P+N (jeden biegun fazowy + neutralny). Do obwodów trójfazowych należy stosować RCBO 3P+N lub 4P.
