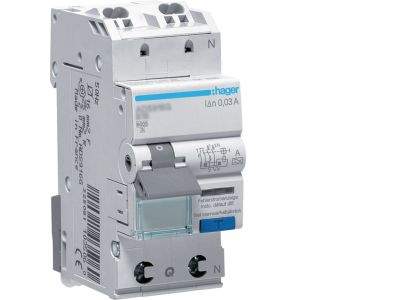

Wyłącznik różnicowo-prądowy z członem nadprądowym 6kA B 10A 30mA Typ A 1P+N QuickConnect | ADS910D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym ADS910D (symbol ADS910D) to kompaktowe urządzenie ochronne 1P+N łączące funkcję wyłącznika nadprądowego i różnicowoprądowego. Zaprojektowany do instalacji jednofazowych, oferuje prąd znamionowy 10A, charakterystykę wyzwalania B, zdolność zwarciową 6kA oraz czułość różnicową 30mA typu A. Dzięki systemowi QuickConnect montaż i podłączenie przewodów przebiega szybko i intuicyjnie, co skraca czas instalacji w rozdzielnicach.

• Prąd znamionowy 10A / charakterystyka B: Zapewnia ochronę przewodów i odbiorników przed przeciążeniem oraz zwarciem w obwodach o typowym obciążeniu, np. gniazda wtykowe czy oświetlenie.
• Prąd różnicowy 30mA typ A: Wykrywa prądy upływu sinusoidalne oraz pulsujące – skuteczna ochrona przeciwporażeniowa w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne wyłączenie w przypadku zwarcia w sieci o prądzie do 6 kA, zgodnie z wymaganiami dla rozdzielnic domowych i biurowych.
• Wielkość 1P+N (1 moduł): Oszczędza miejsce w szafie rozdzielczej – idealny do instalacji, gdzie liczy się każdy centymetr.
• System QuickConnect: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi, zwiększając wygodę montażu i redukując ryzyko błędów.

Zgodność z Normami

Wyłącznik ADS910D spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt został zaprojektowany i wyprodukowany zgodnie z standardami DIN, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Kompaktowy RCBO ADS910D znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i małych obiektach usługowych, gdzie wymagana jest jednoczesna ochrona nadprądowa i różnicowoprądowa obwodów jednofazowych.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych (prąd 10A typowy dla pojedynczych gniazd).
• Zasilanie obwodów oświetleniowych z wymaganiem czułości 30mA (np. łazienki, kuchnie).
• Zabezpieczenie urządzeń elektronarzędziowych i domowych o mocy do ok. 2,3 kW (230V).
• Instalacje wymagające ochrony przed prądami upływu pulsującymi (typ A) przy urządzeniach z prostownikami (np. pralki, lodówki, ładowarki).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecane minimum 1,5 mm²). Dokręcanie zacisków zgodnie z dokumentacją producenta – w przypadku systemu QuickConnect postępować według instrukcji szybkiego podłączenia. Przed załączeniem sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik ADS910D ma wbudowany przycisk test? Zazwyczaj wyłączniki różnicowo-prądowe wyposażone są w przycisk TEST do okresowego sprawdzania działania układu różnicowego. W tym modelu – szczegóły należy potwierdzić w karcie katalogowej, jednak standardowo funkcja ta jest obecna.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicy standardem jest IP20 (ochrona przed dotykiem palcami). Konkretny stopień ochrony samego wyłącznika należy sprawdzić w dokumentacji technicznej produktu.
• Do czego służy oznaczenie typu A? Wyłącznik typu A reaguje zarówno na sinusoidalne prądy upływu, jak i pulsujące (np. występujące w prostownikach jednofazowych). Jest niezbędny w obwodach z urządzeniami elektronicznymi, gdzie bezpieczeństwo wymaga wykrywania nie tylko czystych sinusoid.
