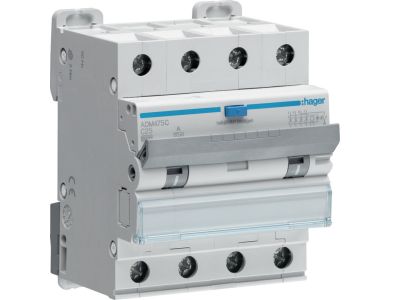

Wyłącznik różnicowo-prądowy z członem nadprądowym 4P 6kA C 25A/30mA Typ A, RCBO | ADM475C Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADM475C to 4-polowe urządzenie łączące w jednym module funkcję wyłącznika nadprądowego i różnicowoprądowego. Prąd znamionowy 25 A oraz charakterystyka wyzwalania C zapewniają niezawodną ochronę obwodów o obciążeniach indukcyjnych, takich jak silniki, wentylatory czy pompy, bez zbędnych wyłączeń przy rozruchu. Zdolność zwarciowa 6 kA gwarantuje bezpieczne odcięcie prądów zwarciowych w instalacjach niskiego napięcia. Prąd różnicowy 30 mA (typ A) umożliwia wykrywanie zarówno sinusoidalnych, jak i pulsujących stałych prądów uszkodzeniowych, co podnosi poziom ochrony przeciwporażeniowej w nowoczesnych układach z elektroniką.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów odbiorników o umiarkowanym poborze mocy, np. gniazd wtyczkowych, oświetlenia czy małych urządzeń przemysłowych.
• Charakterystyka wyzwalania C: Pozwala na bezpieczną pracę z urządzeniami o wyższych prądach rozruchowych (silniki, transformatory), minimalizując ryzyko wyłączeń okresowych.
• Prąd różnicowy 30 mA – typ A: Wykrywa prądy upływowe o przebiegu sinusoidalnym i pulsującym stałym, co jest kluczowe w obwodach z prostownikami, zasilaczami impulsowymi czy sterownikami PLC.
• Zdolność zwarciowa 6 kA: Zapewnia skuteczne i bezpieczne odłączenie obwodu w przypadku zwarcia, zgodnie z wymaganiami dla typowych rozdzielnic domowych i przemysłowych.
• Konstrukcja 4P (4-polowa): Zabezpiecza wszystkie przewody fazowe oraz neutralny w układach trójfazowych, pozwalając na jednoczesne odłączenie wszystkich biegunów w przypadku zwarcia lub przekroczenia prądu różnicowego.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników różnicowo-prądowych z członem nadprądowym. Posiada certyfikat CE oraz jest zgodne z dyrektywą niskonapięciową. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami (np. PN-IEC 60364).

Zastosowanie

RCBO ADM475C znajduje zastosowanie wszędzie tam, gdzie wymagana jest zintegrowana ochrona przed przetężeniami i prądami różnicowymi, a ograniczona przestrzeń w rozdzielnicy nie pozwala na zastosowanie oddzielnych aparatów. Idealnie sprawdza się w:

• Ochronie obwodów gniazd wtyczkowych i odbiorników ruchomych w budynkach mieszkalnych i biurowych (30 mA – ochrona przeciwporażeniowa).
• Zabezpieczeniu obwodów sterowania (np. styczników, przekaźników, PLC) w szafach automatyki przemysłowej.
• Zasilaniu urządzeń o charakterze indukcyjnym (silniki, pompy, wentylatory) w instalacjach przemysłowych i komercyjnych.
• Nowoczesnych systemach automatyki budynkowej, gdzie obecność zasilaczy impulsowych i sterowników wymaga wyłącznika typu A.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 25 A oraz czy zaciski są dokręcone zgodnie z wartością momentu podaną w dokumentacji producenta. Po montażu przeprowadzić próbę działania (przycisk testowy).

FAQ

• Czy ten wyłącznik nadaje się do ochrony przeciwporażeniowej? Tak, prąd różnicowy 30 mA zapewnia ochronę uzupełniającą przed porażeniem prądem elektrycznym w obwodach końcowych. Wymagane jest jednak spełnienie pozostałych warunków instalacji (uziemienie, połączenia wyrównawcze).
• Co oznacza typ A wyłącznika różnicowego? Typ A wykrywa prądy różnicowe o przebiegu sinusoidalnym oraz pulsującym stałym (np. w obwodach z prostownikami). Jest to niezbędne w nowoczesnych instalacjach, gdzie występują zasilacze impulsowe, UPS-y czy sterowniki.
• Jaka jest różnica między charakterystyką C a innymi? Charakterystyka C wyzwala przy prądzie 5–10 krotności prądu znamionowego, co pozwala na bezpieczną pracę z obciążeniami o wysokim prądzie rozruchowym (silniki, transformatory). Jest standardem w obwodach silnikowych i przemysłowych.
