Wyłącznik różnicowo-prądowy z członem nadprądowym 4P 6kA C 16A/30mA Typ A, RCBO | ADM466C Hager

Opis i Kluczowe Cechy

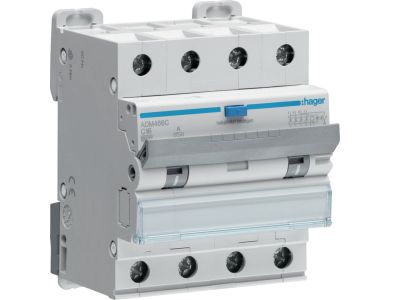

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADM466C, to zaawansowane urządzenie elektroinstalacyjne łączące w sobie funkcje dwóch aparatów: wyłącznika różnicowoprądowego (RCCB) oraz wyłącznika nadprądowego (MCB). Urządzenie posiada cztery bieguny (4P), co pozwala na pełne zabezpieczenie obwodów trójfazowych. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do ochrony obwodów z odbiornikami o zwiększonym prądzie rozruchowym.

• Czułość Typu A: Wyłącznik reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach zasilających zasilacze impulsowe czy falowniki.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia o wysokiej energii, chroniąc instalację przed zniszczeniem.
• Znamionowy prąd różnicowy 30 mA: Zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, minimalizując ryzyko porażenia prądem elektrycznym.
• Oszczędność miejsca: Integracja członu nadprądowego i różnicowego w jednej obudowie pozwala na optymalizację przestrzeni w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność w zakresie ochrony przed prądem upływu oraz przeciążeniami. Urządzenie posiada certyfikację dopuszczającą do użytku w budownictwie mieszkaniowym oraz komercyjnym, zapewniając najwyższy standard bezpieczeństwa pożarowego poprzez ograniczenie skutków uszkodzeń izolacji.

Zastosowanie

Wyłącznik RCBO ADM466C znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowany do ochrony obwodów gniazdowych i oświetleniowych w obiektach przemysłowych, biurowych oraz w nowoczesnym budownictwie wielorodzinnym. Dzięki charakterystyce C, jest szczególnie polecany do zasilania urządzeń o charakterze indukcyjnym, takich jak silniki małej mocy, klimatyzatory czy profesjonalne elektronarzędzia, gdzie występuje ryzyko chwilowych skoków natężenia prądu podczas startu urządzenia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie przewodów: Należy precyzyjnie wprowadzić przewody fazowe oraz przewód neutralny (N) do odpowiednio oznaczonych zacisków.
• Regularne testowanie: Użytkownik powinien raz w miesiącu nacisnąć przycisk „Test” znajdujący się na froncie obudowy, aby zweryfikować poprawność działania mechanizmu różnicowoprądowego.
• Przekrój przewodów: Należy dobrać odpowiedni przekrój znamionowy przewodów miedzianych, dostosowany do prądu 16 A, aby zapewnić stabilne przesyłanie energii bez nadmiernych spadków napięcia.

FAQ

• Czy ten wyłącznik zadziała przy zwarciu międzyfazowym? Tak, dzięki wbudowanemu członowi nadprądowemu o charakterystyce C, urządzenie rozłączy obwód w przypadku wystąpienia zwarcia między fazami lub fazy z przewodem neutralnym.
• Czym różni się typ A od typu AC? Typ A, w przeciwieństwie do typu AC, wykrywa nie tylko prądy przemienne, ale również prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w dobie powszechnej elektroniki.
• Czy urządzenie chroni przed pożarem? Tak, wykrywanie prądów upływu na poziomie 30 mA znacząco ogranicza ryzyko powstania łuku elektrycznego i zapłonu w wyniku uszkodzenia izolacji przewodów.
