Wyłącznik różnicowo-prądowy z członem nadprądowym 4P 6kA B 25A/30mA Typ A, RCBO | ADM425C Hager

Opis i Kluczowe Cechy

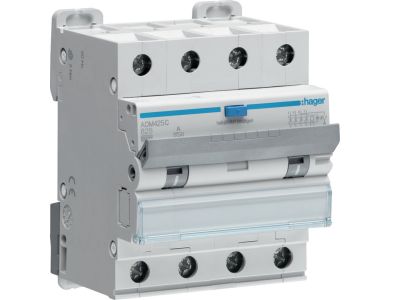

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) oznaczony symbolem ADM425C łączy w jednym module funkcję ochrony przeciwporażeniowej i nadmiarowo-prądowej. Dzięki konstrukcji 4-biegunowej (4P), zdolności wyłączania 6 kA, charakterystyce B oraz prądowi znamionowemu 25 A i różnicowemu 30 mA typ A stanowi kompletne zabezpieczenie obwodów w instalacjach trójfazowych z przewodem neutralnym.

• 4 bieguny (4P): Zabezpieczenie w układach trójfazowych z przewodem N – jeden moduł zamiast kilku oddzielnych urządzeń, oszczędność miejsca w rozdzielnicy.
• Zdolność wyłączania 6 kA: Skuteczne rozłączanie prądów zwarciowych w typowych warunkach rozdzielnicowych, minimalizacja ryzyka uszkodzenia instalacji.
• Charakterystyka B: Zadziałanie wyzwalacza nadprądowego przy 3–5 krotności prądu znamionowego – idealna do obwodów bez wysokich prądów rozruchowych (np. gniazda, oświetlenie).
• Prąd różnicowy 30 mA typ A: Ochrona dodatkowa przed porażeniem prądem elektrycznym, także w obwodach z odkształconym przebiegiem prądu (np. falowniki, prostowniki).
• Kompaktowa konstrukcja RCBO: Łączy wyłącznik nadprądowy i różnicowoprądowy w jednym urządzeniu – uproszczenie instalacji i zmniejszenie liczby połączeń.

Zgodność z Normami

Produkt podlega certyfikacji CE i został zaprojektowany zgodnie z europejskimi wymaganiami dla wyłączników różnicowo-prądowych z wbudowanym zabezpieczeniem nadprądowym. Spełnia standardy obowiązujące dla tego typu aparatury modułowej. (Numery norm nie zostały podane w danych katalogowych – w razie potrzeby skontaktuj się z producentem po szczegółową deklarację zgodności.)

Zastosowanie

RCBO ADM425C znajduje zastosowanie wszędzie tam, gdzie wymagane jest jednoczesne zabezpieczenie przed przeciążeniem, zwarciem i upływem prądu – szczególnie w obwodach z urządzeniami elektronicznymi.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i odbiorników domowych w instalacjach trójfazowych.
• Zabezpieczenie linii zasilających urządzenia z prostownikami lub falownikami (np. pompy ciepła, klimatyzatory) – typ A wykrywa prądy tętniące.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych wymagających ochrony różnicowej.
• Automatyka budynkowa – stosowany jako główne zabezpieczenie obwodów w rozdzielnicach mieszkaniowych i biurowych.

Wskazówki Montażowe

Montaż i wymianę wyłącznika może przeprowadzać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed podłączeniem należy sprawdzić, czy przekrój przewodów przyłączeniowych odpowiada prądowi znamionowemu 25 A. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją producenta. Podczas prac pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i kolejności faz.

FAQ

• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Typ A wykrywa prądy różnicowe sinusoidalne oraz tętniące (np. po prostowniku jednofazowym). Dzięki temu nadaje się do obwodów z elektronicznymi odbiornikami, w których standardowy typ AC mógłby nie zadziałać.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano konkretnej wartości IP. Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 dla zacisków (brak ochrony przed wilgocią). W przypadku montażu w warunkach podwyższonej wilgotności należy zastosować odpowiednią obudowę zewnętrzną.
• Jak sprawdzić, czy wyłącznik prawidłowo działa? Po zamontowaniu i uruchomieniu instalacji zaleca się test przyciskiem „T” (TEST) znajdującym się na obudowie. Naciśnięcie przycisku powinno spowodować wyzwolenie urządzenia – potwierdza to sprawność członu różnicowego. Test należy wykonywać okresowo, np. co miesiąc.
