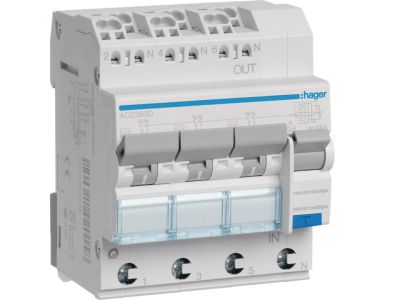

Wyłącznik różnicowo-prądowy z członem nadprądowym 3x1+N 6kA C 10A/30mA Typ A QC/QBB, RCBO | ADZ360D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADZ360D to urządzenie łączące funkcje ochrony przeciwporażeniowej i przeciążeniowo-zwarciowej w jednym module. Przeznaczony do pracy w sieciach 3-fazowych z przewodem neutralnym, oferuje prąd znamionowy 10 A oraz czułość różnicową 30 mA (typ A). Charakterystyka wyzwalania C oraz zdolność zwarciowa 6 kA gwarantują skuteczną ochronę w obwodach o podwyższonych prądach rozruchowych, np. przy silnikach i transformatorach. Urządzenie spełnia wymagania norm europejskich i posiada certyfikat CE.

• Prąd znamionowy 10 A: odpowiedni do zabezpieczania obwodów odbiorników o umiarkowanym poborze mocy, takich jak gniazda wtyczkowe, oświetlenie czy urządzenia AGD.
• Prąd różnicowy 30 mA (typ A): wykrywa zarówno prądy przemienne, jak i wyprostowane jednopołówkowo – zapewnia ochronę przed porażeniem w instalacjach z odbiornikami elektronicznymi (np. falowniki, ładowarki).
• Charakterystyka C: wyzwala przy prądzie 5–10 krotności prądu znamionowego – odporny na chwilowe przeciążenia, idealny do obwodów z silnikami i transformatorami.
• Zdolność zwarciowa 6 kA: zapewnia bezpieczne wyłączenie w przypadku zwarcia w sieci o znacznej mocy zwarciowej.
• Konstrukcja 3P+N: zabezpiecza trzy fazy oraz przewód neutralny w jednym urządzeniu – oszczędza miejsce w rozdzielnicy i upraszcza montaż.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodną ochronę.

Zastosowanie

Wyłącznik ADZ360D znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych oraz lekkim przemyśle. Sprawdza się tam, gdzie wymagana jest integralna ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach jednorodzinnych i mieszkaniach.
• Zabezpieczenie instalacji zasilających urządzenia z elektroniką (komputery, pompy ciepła, klimatyzatory).
• Stosowanie w obwodach z odbiornikami o charakterze indukcyjnym (silniki małej mocy, elektrozawory).
• Instalacje tymczasowe na budowach, gdzie wymagane jest szybkie i bezpieczne odcięcie zasilania.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym zabezpieczenia. Momenty dokręcania zacisków muszą być zgodne z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do przegrzania lub uszkodzenia styków. Po zamontowaniu zaleca się wykonanie testu przyciskiem „T” w celu sprawdzenia działania wyłącznika różnicowego.

FAQ

• Czy wyłącznik ADZ360D nadaje się do ochrony przed prądami stałymi? Wyłącznik typu A wykrywa prądy różnicowe przemienne i wyprostowane jednopołówkowo (pulsujące DC), ale nie jest przystosowany do wykrywania gładkich prądów stałych. W przypadku obecności przetwornic z dużymi pojemnościami wyjściowymi zaleca się stosowanie typów B lub F.
• Jaki jest stopień ochrony obudowy? Produkt przeznaczony jest do montażu w rozdzielnicy zamykanej drzwiami. Standardowo dla aparatury modułowej przyjmuje się ochronę IP20 dla zacisków przy zamkniętej obudowie. Szczegółowe dane znajdują się w karcie katalogowej producenta.
• Czy urządzenie posiada przycisk testu? Tak, wyłącznik wyposażony jest w przycisk „T” umożliwiający okresowe sprawdzenie działania członu różnicowego. Zaleca się wykonywanie testu co najmniej raz na kwartał.
