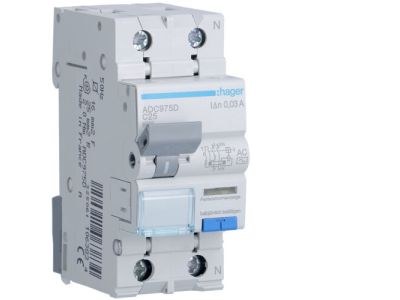

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 25A/30mA Typ AC, RCBO | ADC975D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADC975D łączy funkcję ochrony różnicowoprądowej i zabezpieczenia nadprądowego w jednym module 1P+N. Dzięki prądowi znamionowemu 25 A i zdolności zwarciowej 6 kA urządzenie niezawodnie chroni przewody i odbiorniki przed skutkami przeciążeń oraz zwarć, a także zabezpiecza ludzi przed porażeniem przy prądzie różnicowym 30 mA (typ AC). Kompaktowa konstrukcja umożliwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, zapobiegając przegrzewaniu przewodów i styków.
• Charakterystyka wyzwalania C: gwarantuje selektywność w obwodach z odbiornikami o podwyższonym prądzie rozruchowym (silniki, transformatory).
• Prąd różnicowy 30 mA typ AC: skutecznie wykrywa upływy prądu przemiennego, chroniąc ludzi przed śmiertelnym porażeniem.
• Zdolność zwarciowa 6 kA: pozwala bezpiecznie wyłączyć prąd zwarciowy w typowych instalacjach niskiego napięcia bez uszkodzenia urządzenia.
• Konstrukcja 1P+N: zapewnia rozłączanie fazy i neutralnego – zwiększa bezpieczeństwo przy pracach serwisowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi wyłączników różnicowo-prądowych i nadprądowych. Posiada certyfikację CE oraz spełnia wymagania standardów DIN. Montaż w rozdzielnicach na szynie TH35 zgodnie z przepisami.

Zastosowanie

RCBO ADC975D to uniwersalne zabezpieczenie w instalacjach jednofazowych 230 V, idealne zarówno w budynkach mieszkalnych, jak i lekkich obiektach komercyjnych. Stosuje się je wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach i biurach.
• Zabezpieczenie linii oświetleniowych oraz małych urządzeń AGD.
• Ochrona odbiorników w automatyce budynkowej (sterowanie, sygnalizacja).
• Instalacje tymczasowe na budowach (jako zabezpieczenie rozdzielnic).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (min. 2,5 mm² dla 25 A). Moment dokręcania śrub zacisków – według dokumentacji producenta (zwykle ok. 2–3 Nm). Po zamontowaniu wykonaj test przycisku TEST – wyłącznik powinien wyłączyć obwód.

FAQ

• Czy wyłącznik ma podświetlenie/wskaźnik zadziałania? W modelu ADC975D nie przewidziano wbudowanego podświetlenia. Stan zadziałania sygnalizuje mechaniczne położenie dźwigni oraz przycisk TEST.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia ochrony dla samego wyłącznika. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 w warunkach normalnych. W przypadku pracy w środowisku wilgotnym zastosuj rozdzielnicę o wyższym IP.
• Czy wyłącznik nadaje się do obwodów z elektroniką impulsową (np. falowniki)? Typ AC reaguje wyłącznie na prądy upływu przemienne. W obwodach z przekształtnikami mogą występować składowe stałe – w takich przypadkach zaleca się stosowanie wyłączników typu A.
